特征

缩短操作时间

■同时处理两侧光纤

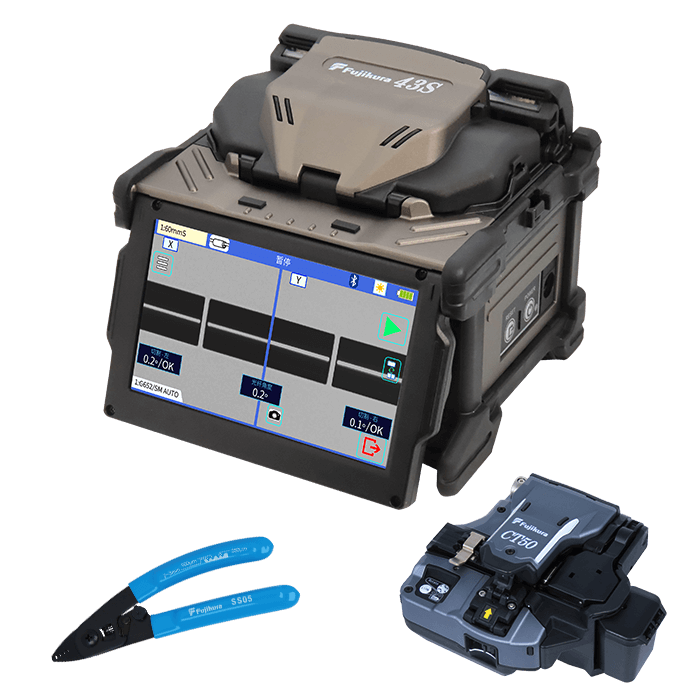

在处理左右两侧光纤的时候，需要将剥除，切割以及将其放置到熔接机上这一步骤重复操作。43S熔接机能够通过SS05剥除钳，配备最新光纤托盘AD-60A的CT60切割刀以及43S上的护套压板实现同时处理两侧光纤的功能

●同时剥除两侧光纤

SS05剥除钳配备4个刀口，① 对应2,3mm, ② 对应900µm,③④对应250µm的光纤。使用③④刀口可以同时剥除250µm的光纤。

SS05光纤剥除钳

●同时剥除两侧光纤

SS05剥除钳配备4个刀口，① 对应2,3mm, ② 对应900µm,③④对应250µm的光纤。使用③④刀口可以同时剥除250µm的光纤。

SS05光纤剥除钳

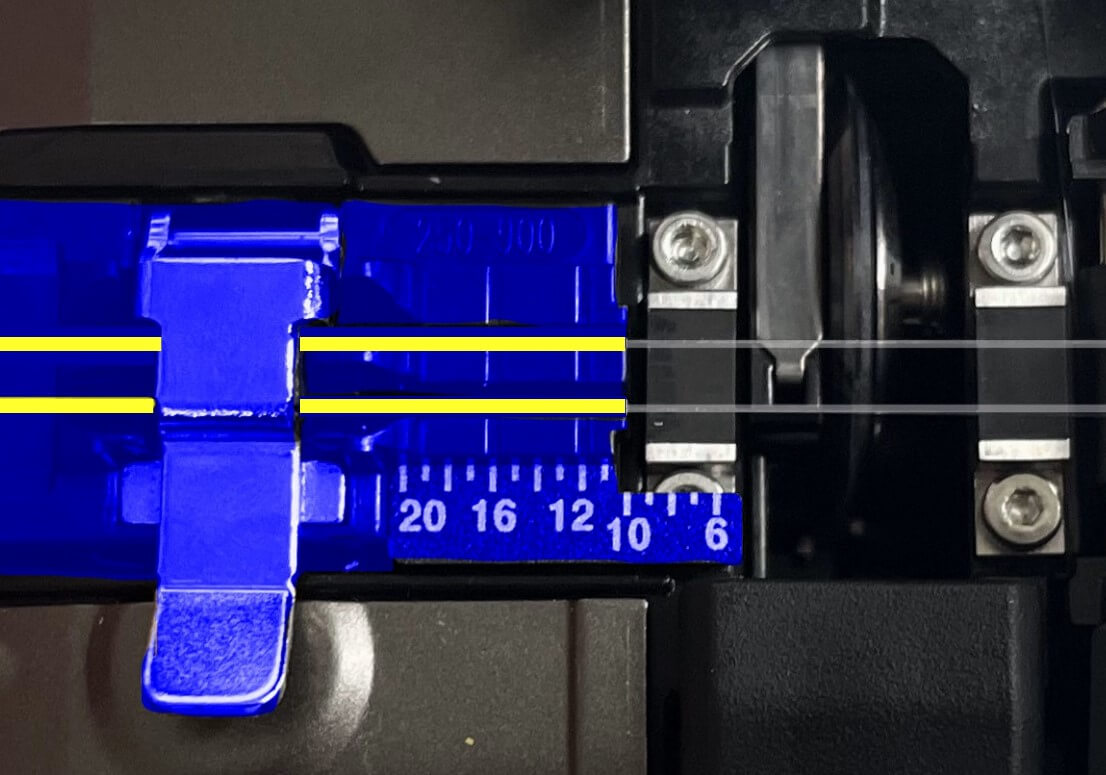

●同时切割两侧光纤

CT60的最新光纤托盘AD-60A配备了两个光纤槽。可以同时切割左侧和右侧的光纤。

光纤切割刀 CT60

●同时切割两侧光纤

CT60的最新光纤托盘AD-60A配备了两个光纤槽。可以同时切割左侧和右侧的光纤。

光纤切割刀 CT60

●同时放置两侧光纤

旧型号的熔接机需要双手分别拿住光纤和关闭护套压板。43S熔接机的最新护套压板在检测到光纤放置动作的时候能够自动关闭压板。能够实现单手同时操作放置光纤和关闭压板。

新的夹钳机制

●同时放置两侧光纤

旧型号的熔接机需要双手分别拿住光纤和关闭护套压板。43S熔接机的最新护套压板在检测到光纤放置动作的时候能够自动关闭压板。能够实现单手同时操作放置光纤和关闭压板。

新的夹钳机制

旧型号

双手

43S

单手

43S

同时放置两侧光纤

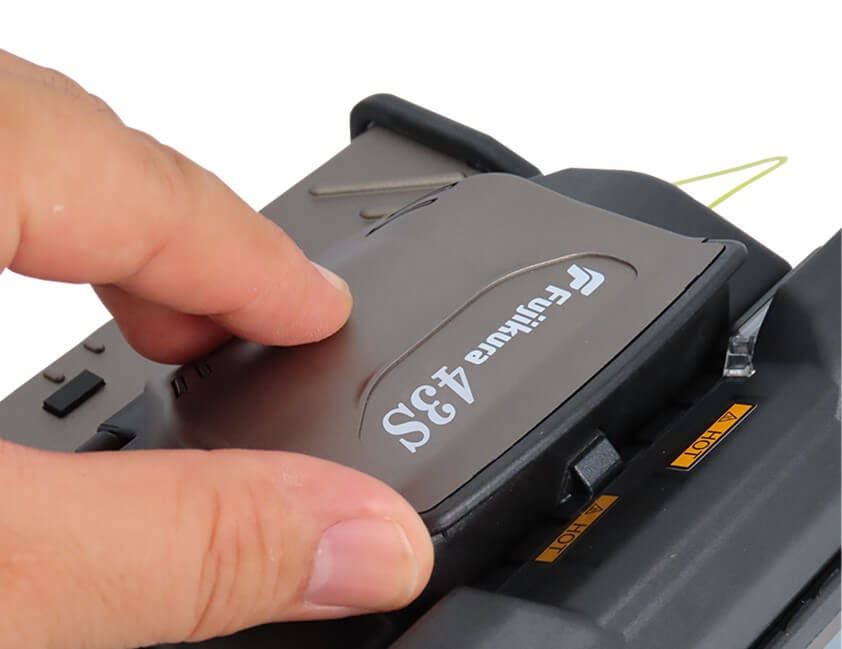

■缩短移动光纤所需的时间

43S熔接机的防风盖和护套压板配备有联动的机构。打开防风盖的时候，护套压板也可以自动打开。
43S熔接机也配备了传统型号熔接机的光纤固定夹，可以避免护套压板打开以后光纤弹起。
这些构造可以方便的拿取光纤并且缩短将光纤移动到加热器的时间。

带光纤夹的互锁机构

●缩短移动光纤所需的时间

43S熔接机的防风盖和护套压板配备有联动的机构。打开防风盖的时候，护套压板也可以自动打开。
43S熔接机也配备了传统型号熔接机的光纤固定夹，可以避免护套压板打开以后光纤弹起。
这些构造可以方便的拿取光纤并且缩短将光纤移动到加热器的时间。

带光纤夹的互锁机构

                                                                                                                            光纤固定夹

             光纤固定夹

■缩短加热时间

43S熔接机配备有夹持式加热器，可以大大缩短加热时间。
使用藤仓FP-03套筒时，它可将加热时间缩短15%。

※在室温环境下使用交流适配器所得到的结果。加热时间的定义为从开始加热蜂鸣器的响起到结束加热蜂鸣器响起之间的时间。平均加热时间会由于环境，热缩套管型号以及电池状态而发生改变。除此之外，由于加热操作会经常发生改变，平均加热时间取决于熔接机的使用环境。

■整体操作时间

缩短了处理光纤的时间，移动光纤的时间以及加热的时间以后，与旧机型相比可以缩短30%的操作时间。

操作便捷

■可移动的液晶显示器

43S熔接机配备了可以移动的4.95英寸的液晶显示器。
特别是在户外的太阳底下也可以看清屏幕。

■便于设定热缩套管的位置

如左图所示左右两侧护套压板边缘之间的间距为60mm。
能够方便的设定热缩套管的位置，将熔接点放置到热缩套管的中心。
并且，加热器顶部的标尺也能够帮助设定其他尺寸热缩套管的位置，例如40mm的热缩套管。

■可拆卸的电池

■正方体的外形

可拆卸的电池设计能够方便的更换电池，减少更换电池所需的步骤。

正方体的外形可以缩小底面的面积，以提供更大的可操作的空间。

旧型号

缩小40%的底面面积

43S

■可拆卸的电池

可拆卸的电池设计能够方便的更换电池，减少更换电池所需的步骤。

■正方体的外形

正方体的外形可以缩小底面的面积，以提供更大的可操作的空间。

旧型号

缩小40%的底面面积

43S

■配备工作台的携带箱

43S熔接机的携带箱内配备可变换形状的工作台以适应多种多样的操作环境。

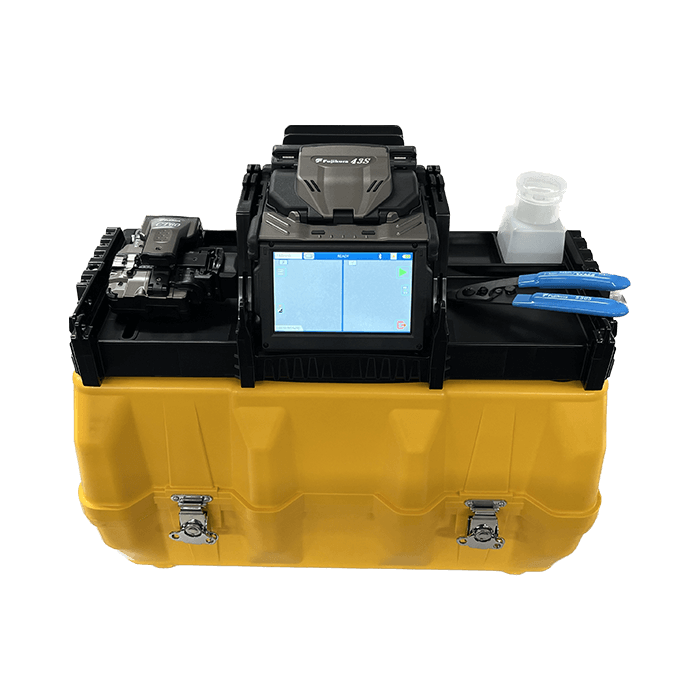

配置场景1
打开携带箱的盖子以后马上就可以开始

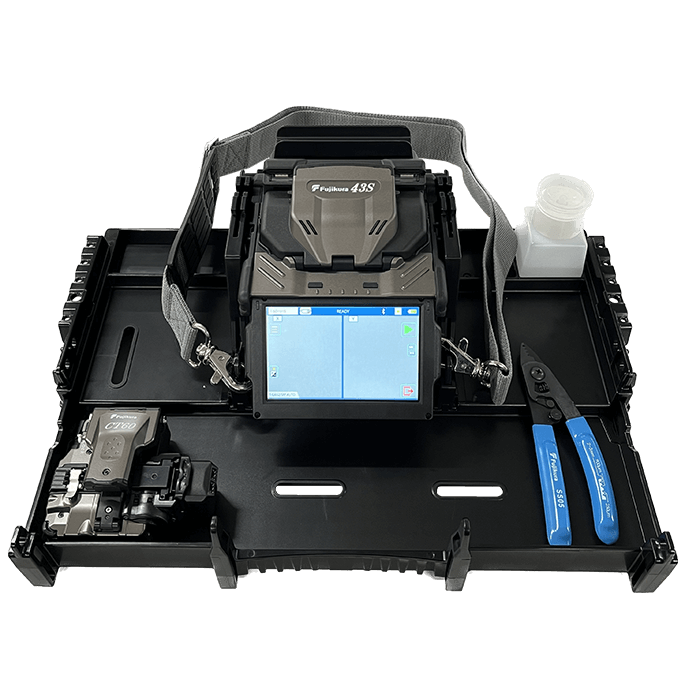

配置场景2
取出工作台将其放置在携带箱的顶部。

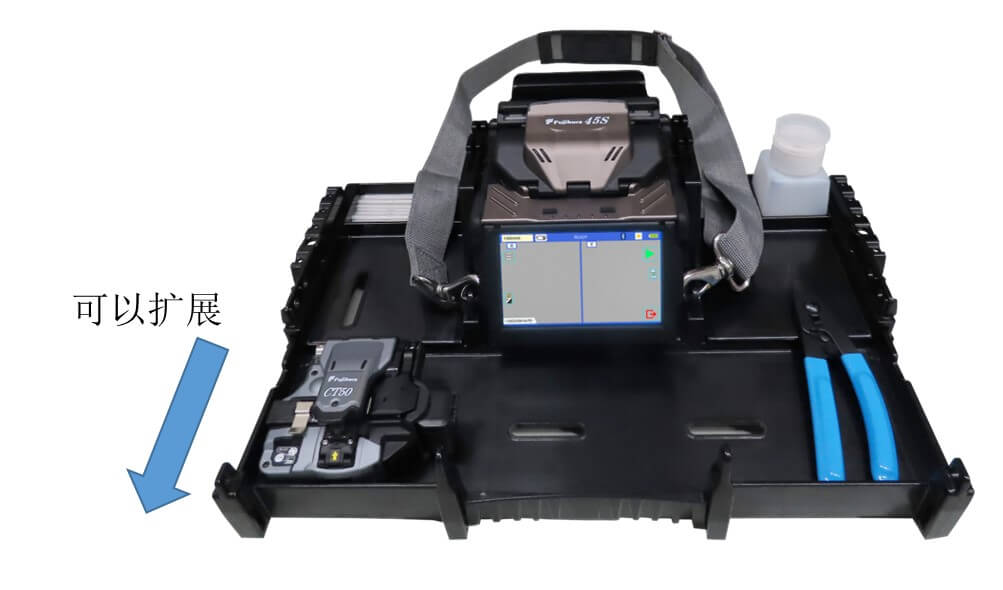

将工作台从携带箱内取出可以扩展操作的空间。系上背带之后可以挂在脖子上面操作。根据操作的场景工作台还可以扩展。使用腰带还可以将工作台固定在操作人员的身上以增加稳定性。

确保足够的操作空间

使用腰带固定确保安全

质量稳定

■智能熔接控制

43S熔接机配备了在放电的过程中分析光纤影像和控制放电功率的
功能。排除环境造成的影像提供稳定的熔接损耗。

●通过控制切割状态

不良的切割角度和端面是造成较高损耗的一个主要原因。43S熔接机能够通过切割状态来控制放电，以降低切割状态不佳时候的熔接损耗。

较大切割角度下的熔接损耗：3°<θ<5°

※使用藤仓的标准光纤，并根据ITU-T和IEC的标准截断方法进行测试所得到的结果。熔接损耗会由于环境以及光纤的特性而发生改变。

●实时放电控制

43S熔接机配备了在放电的过程中分析光纤影像和控制放电功率的功能。排除环境造成的影像提供稳定的熔接损耗。

这一功能还支持WSI技术（放电热度影像）。即使43S熔接机是包层对准熔接机，也能够分析纤芯并反映到估算熔接损耗上面。
避免出现估算损耗很好但是实际损耗很差的问题出现。

            在放电过程中分析光纤影像

实时放电控制

这一功能还支持WSI技术（放电热度影像）。即使43S熔接机是包层对准熔接机，也能够分析纤芯并反映到估算熔接损耗上面。
避免出现估算损耗很好但是实际损耗很差的问题出现。

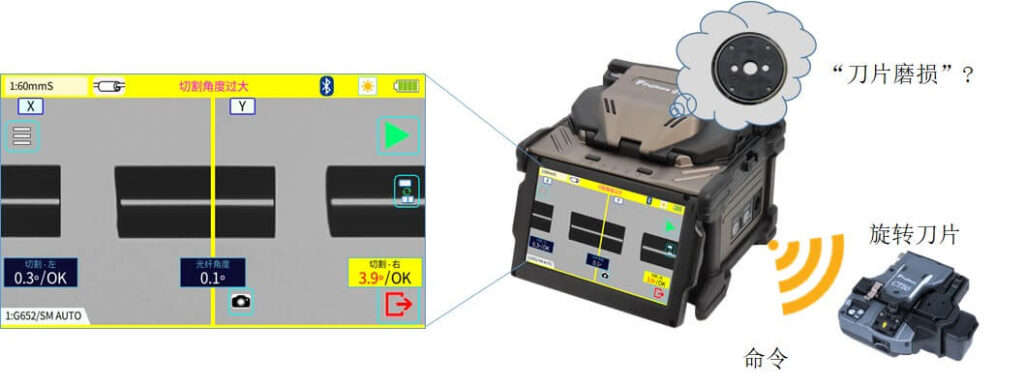

■智能刀片管理

43S熔接机能够通过和CT60切割刀的无线通信功能观测切割刀片的状态。
在熔接的过程中43S熔接机判断切割刀片的状态并且显示刀片磨损的报警。
43S熔接机也能够发送旋转刀片的命令给CT60切割刀。因此，此功能能够保证CT60刀片的良好状态。

其他特性

■Splice+应用程序

Splice+应用程序能够通过无线通信实现43S熔接机和智能手机，以及43S熔接机和CT60切割刀之间的管理。

●智能锁定

熔接机和智能手机之间的无线连接断开后可以
触发锁定熔接机。避免他人使用熔接机以及防盗

●数据管理

从熔接机内获取的数据可以保存在云服务器。这些数据包括智能手机的GPS数据。可以帮助操作人员管理。

可以通过谷歌商店和苹果商店以获取Splice+应用程序。

备注: Bluetooth®的文字和标识是Bluetooth SIG, Inc.所注册的商标。
Google Drive是Google LLC所注册的商标。

备注: Bluetooth®的文字和标识是Bluetooth SIG, Inc.所注册的商标。
Google Drive是Google LLC所注册的商标。

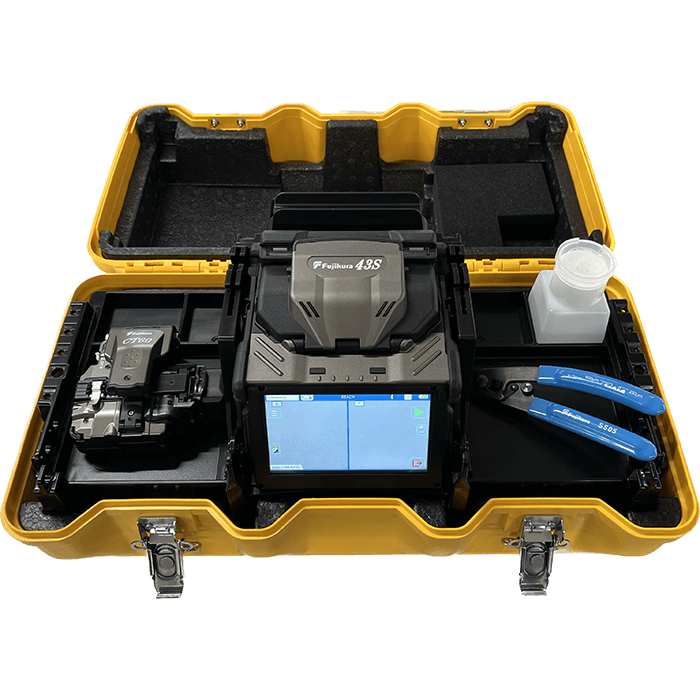

标准配置

*在使用空运运输电池的时候，请注意IATA 的规章

参数指标

选配件

光纤切割刀 CT60

参数指标

选配件
