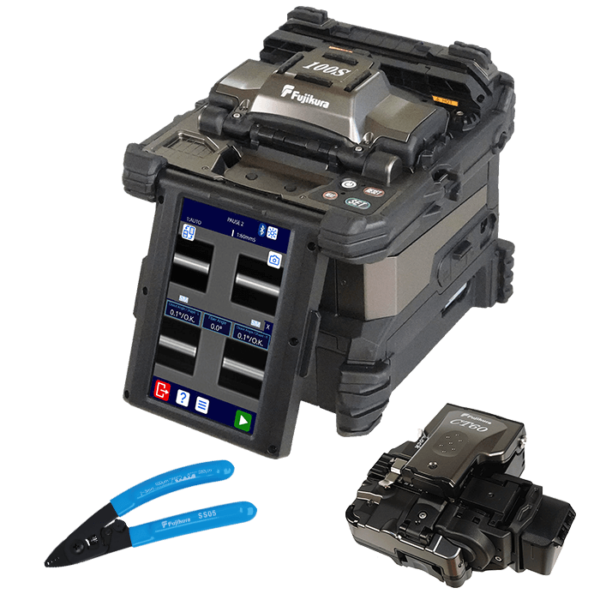

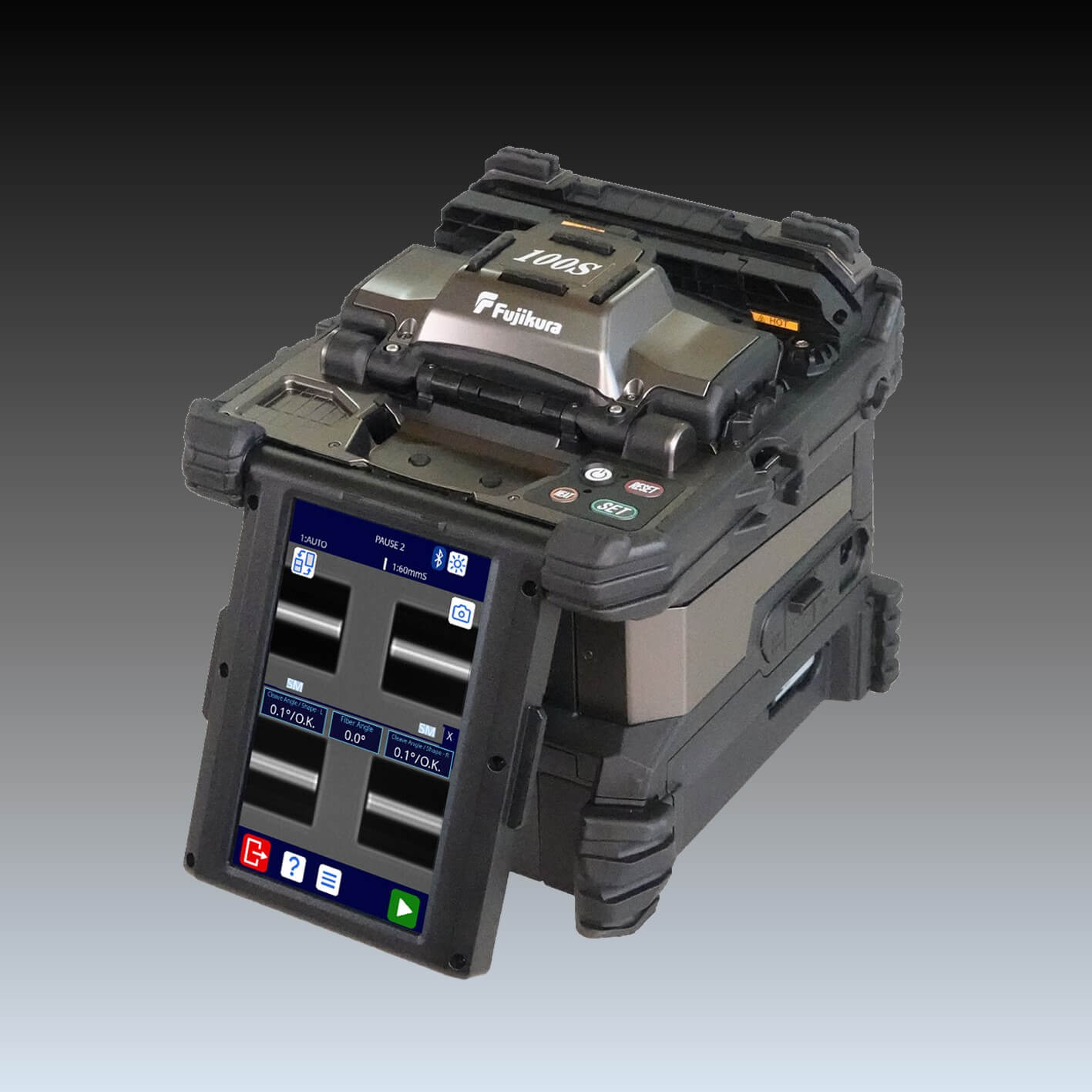

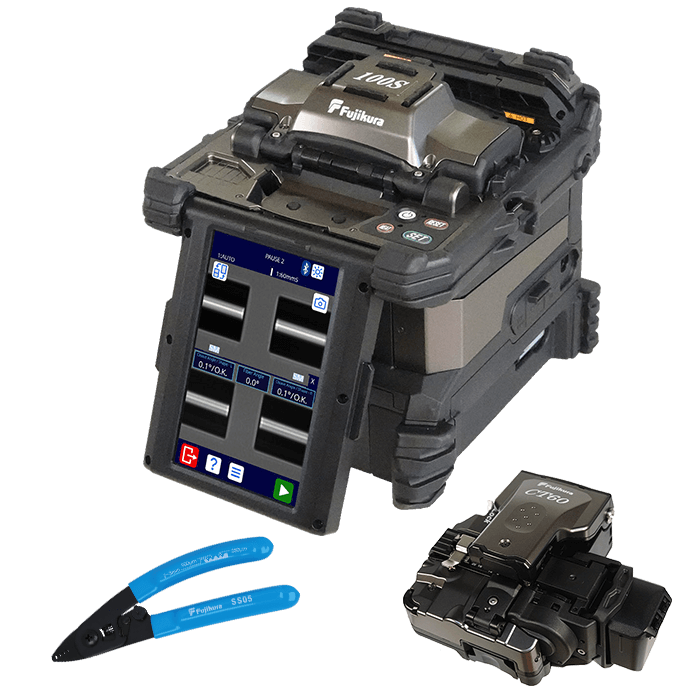

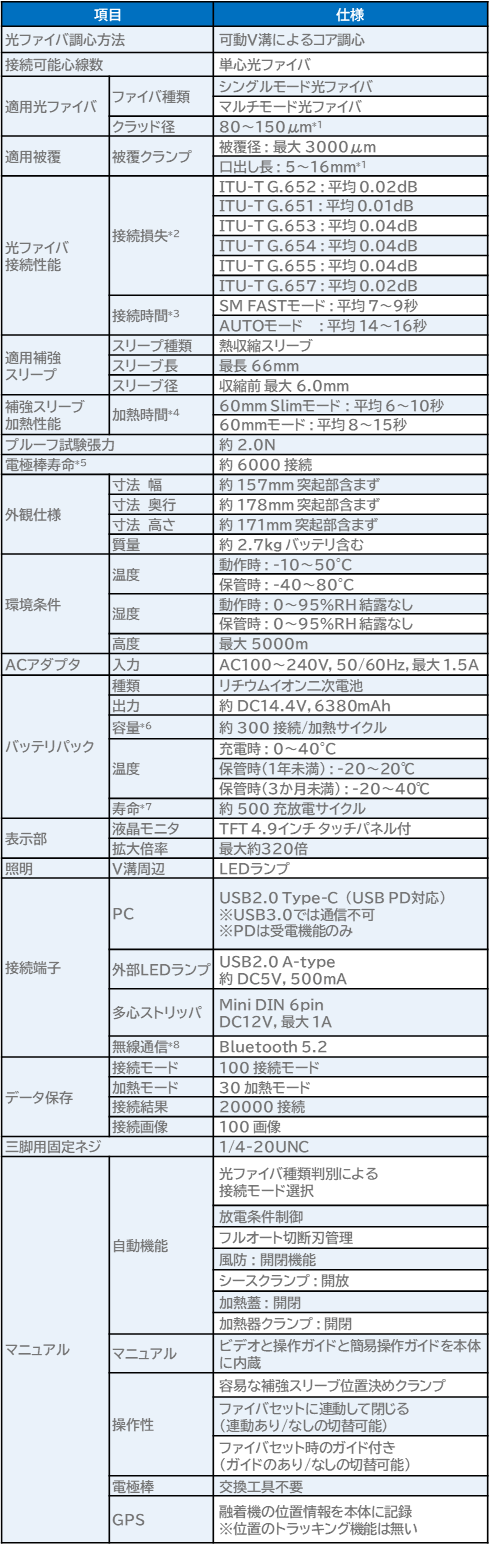

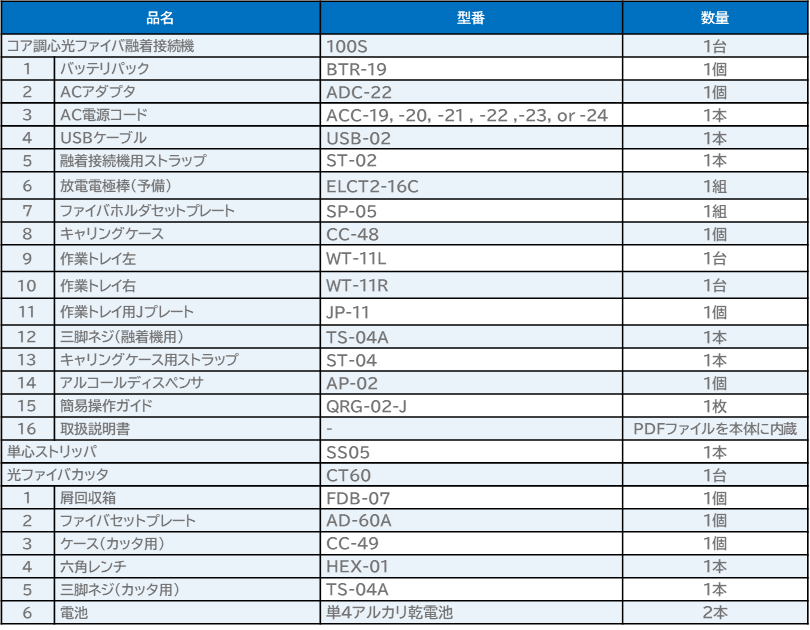

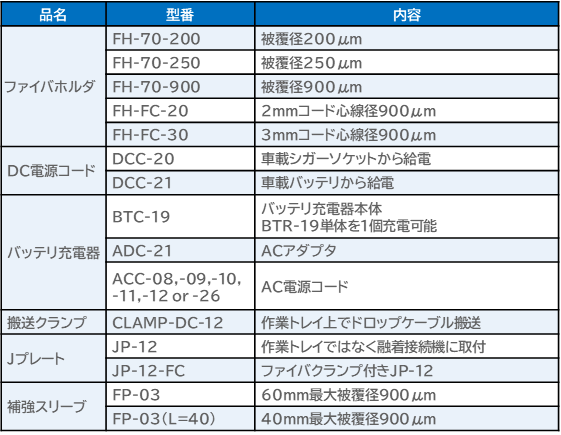

コア調心光ファイバ融着接続機 100 Kit

コア調心
光ファイバ融着接続機
100S Kit

もっと早く、もっと、簡単に
最先端の光ファイバ融着接続機で現場が変わる。

カタログダウンロード

特長

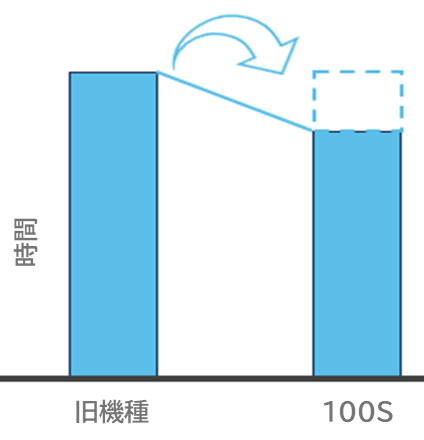

作業時間が２０％短縮！

２本同時前処理で作業効率UP

融着接続に必要な光ファイバの「被覆除去」、「切断」、「光ファイバセット」は、従来は1本ずつ行う必要がありますが、100Sでは2本同時で行うことが可能になりました。

被覆除去

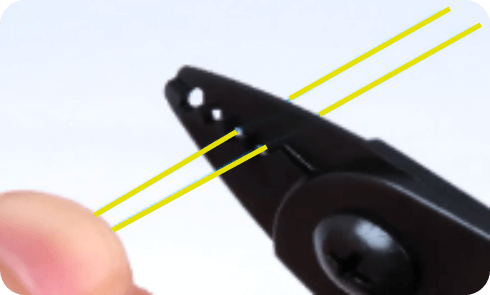

単心ストリッパSS05で
２本同時に被覆を除去可能。

切断

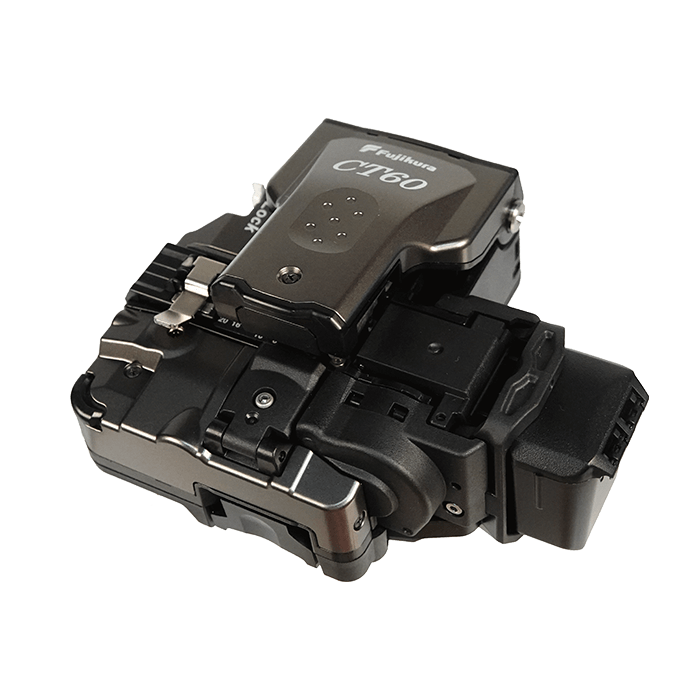

光ファイバカッタCT60で
２本同時に切断可能。

光ファイバセット

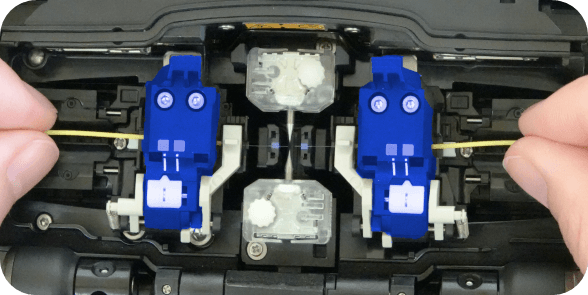

光ファイバセット時にクランプの蓋が自動で閉じるため、2本同時にセット可能。

被覆除去
単心ストリッパSS05で
２本同時に被覆を除去可能。

切断
光ファイバカッタCT60で
２本同時に切断可能。

光ファイバセット
光ファイバセット時にクランプの蓋が自動で閉じるため、2本同時にセット可能。

使いやすさの向上で操作性UP

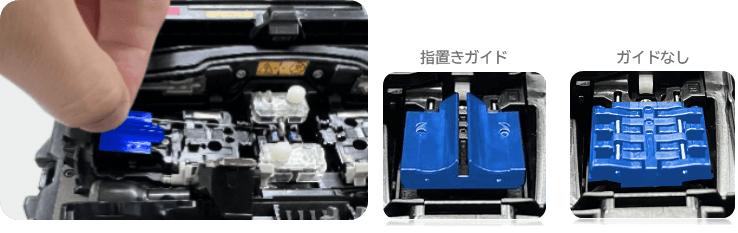

指置きガイドにより光ファイバセットが簡単に

光ファイバセット部に山型のガイドを追加しました。
指をガイドに合わせてセットすることで光ファイバが置きやすくなりました。
セット部の形状を変更することで、ガイドなしにすることも可能です。
お客様ご自身で使いやすい方をお選びいただけます。

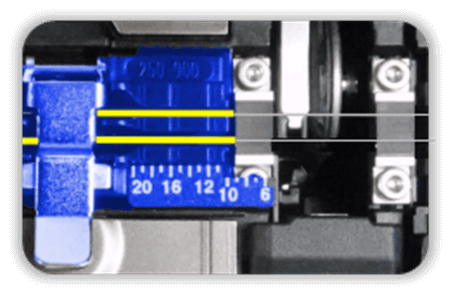

光ファイバセット時の許容範囲が拡大

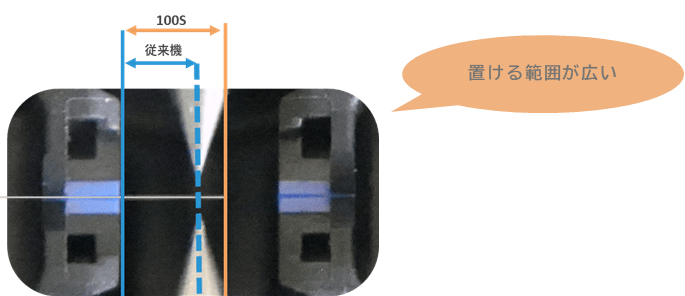

光ファイバの先端が電極棒を超えても、融着できるようになりました。

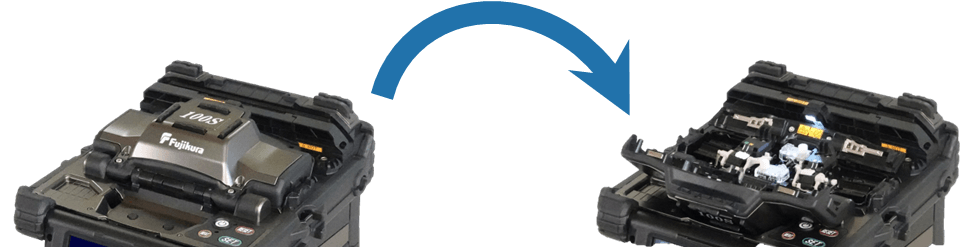

風防と加熱器が自動で開閉

光ファイバセット後に風防が自動で閉まり、融着完了時に自動で開きます。
加熱蓋と加熱器クランプも同様に光ファイバセット後に自動で閉まり、
加熱完了後自動で開きます。

使いやすいキャリングケースと作業トレイ

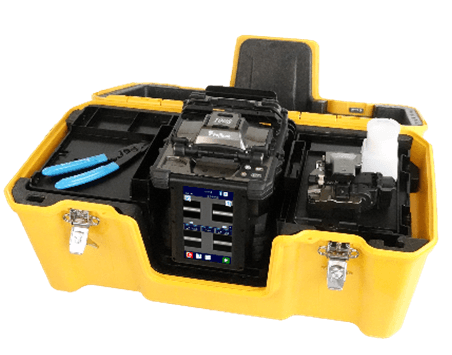

キャリングケース

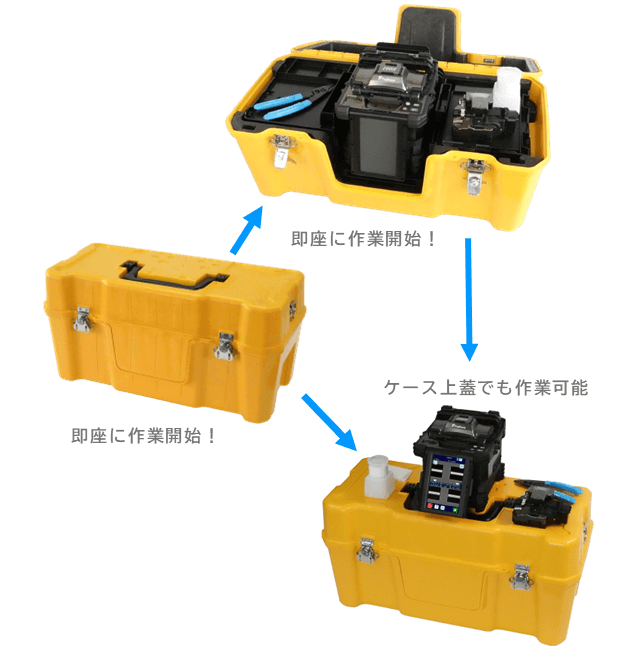

100Sのキャリングケースは、作業環境に合わせて様々な使い方ができます。キャリングケースの蓋を開けて、即座に融着作業が可能な設計になっています。また、キャリングケースから作業トレイを取り出した融着作業も可能です。

作業トレイ

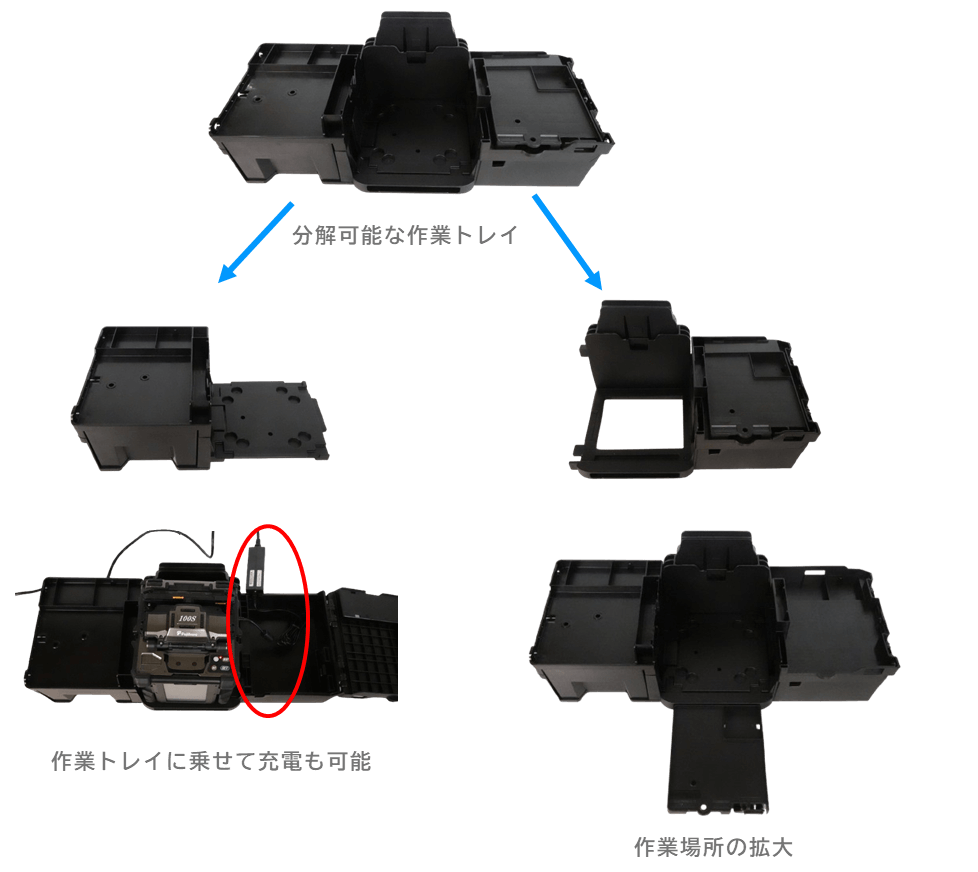

100Sの作業トレイは便利な機能を搭載しています。分解可能なトレイなため狭所作業でも、作業スペースを拡大して広く使うこともでき、汎用性の高い作業トレイになっています。また、作業トレイに100S乗せながら充電することも可能です。

豊富な便利機能

GPS搭載で工程管理

100Sでは、GPSを搭載しています。
融着した地点の位置情報を取得し、メモリに保存します。
融着接続結果とともに融着場所を確認することで、日々の工程管理で役立ちます。

スマホアプリと連動

専用アプリSplice＋で、光ファイバ融着接続機に保存された位置情報や接続結果を表示できます。また、盗難対策として光ファイバ融着接続機にロックをかける機能も備えています。

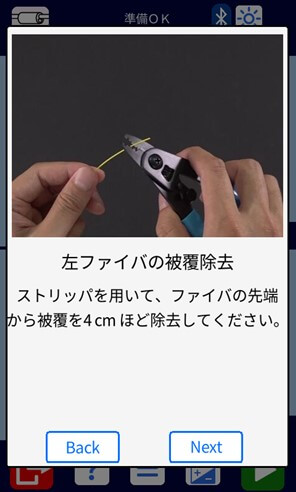

スプライスコーチ機能搭載

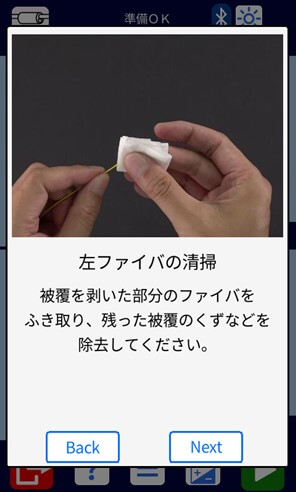

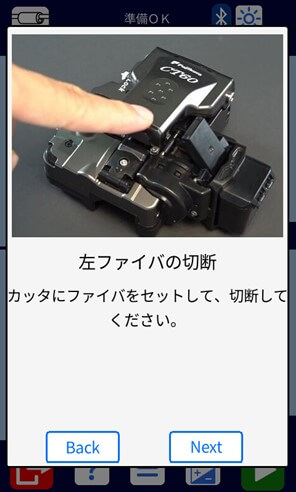

作業進捗に応じて、次の手順を画面に表示します。
不慣れな方でも、迷わずスムーズに作業可能です。
スプライスコーチの表示が不要な方は設定でオフにすることも可能です。

例) 前処理の手順

モバイルバッテリ対応

市販のモバイルバッテリでも充電ができます。
バッテリ切れにも安心。

本製品にモバイルバッテリを接続する際は必ずUSB PD仕様に準拠していることを確認のうえ、モバイルバッテリの注意事項に従ってください。本製品に非対応のモバイルバッテリは使用しないでください。

自動放電条件制御光ファイバカッタとの連携　

自動放電条件制御

1. 端面状態に応じた放電コントロール

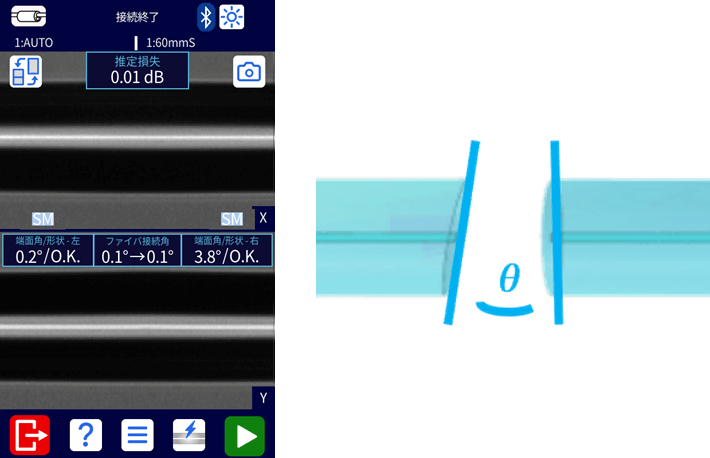

接続損失が大きくなる原因の一つに、光ファイバ切断時の端面不良が挙げられます。100Sは接続前に左右の光ファイバ切断面の状態を解析し、最適な放電条件で接続することで、接続損失を抑える新機能を搭載しています。

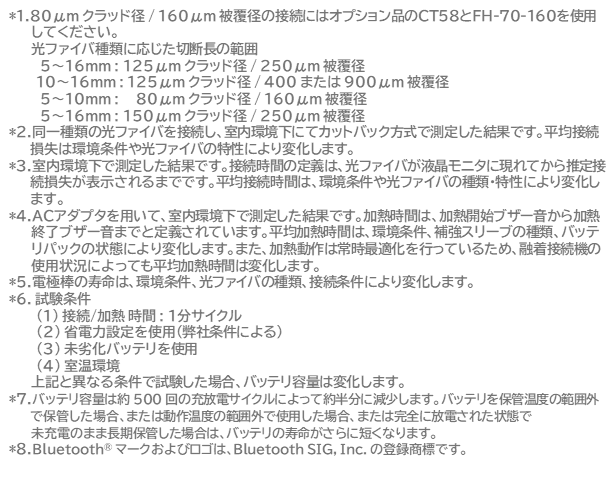

*G.652をITU-T規格によるカットバック方式で測定した結果です。
平均接続損失は環境条件や光ファイバの特性により変化します。

2. リアルタイム放電コントロール

放電は使用環境の影響を大きく受けます。
100Sは放電中の光ファイバ発光強度を解析し、適切に放電条件を制御することで、低損失接続を実現します。

3. 光ファイバ種別に応じた放電コントロール

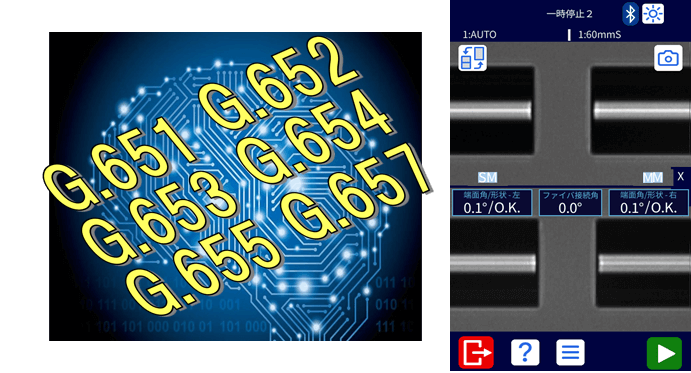

最適な接続条件は光ファイバ種類に応じて違います。100Sはセットされた光ファイバを自動で判別し、その光ファイバの種類に応じた最適な接続条件で融着接続を行います。

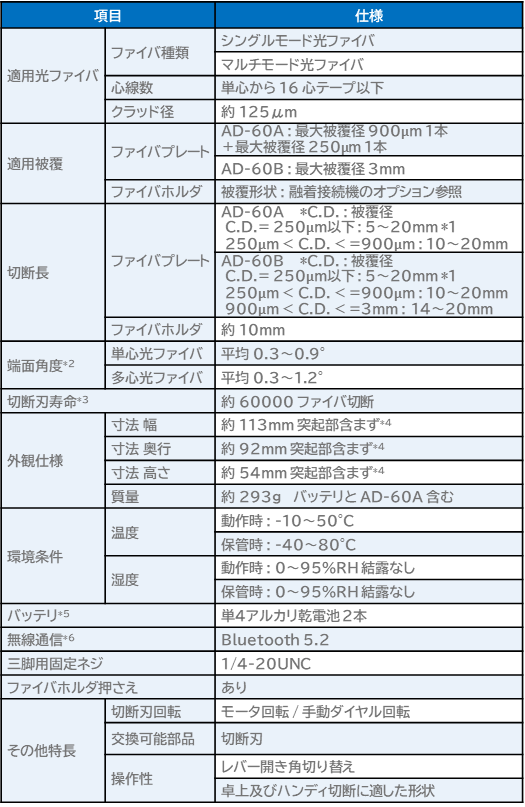

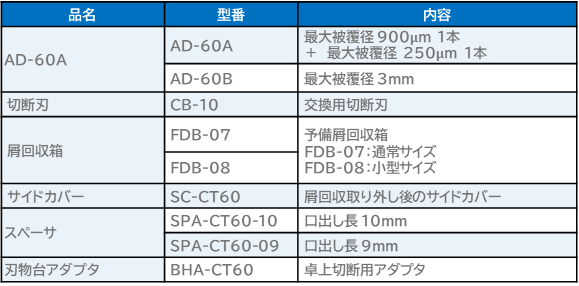

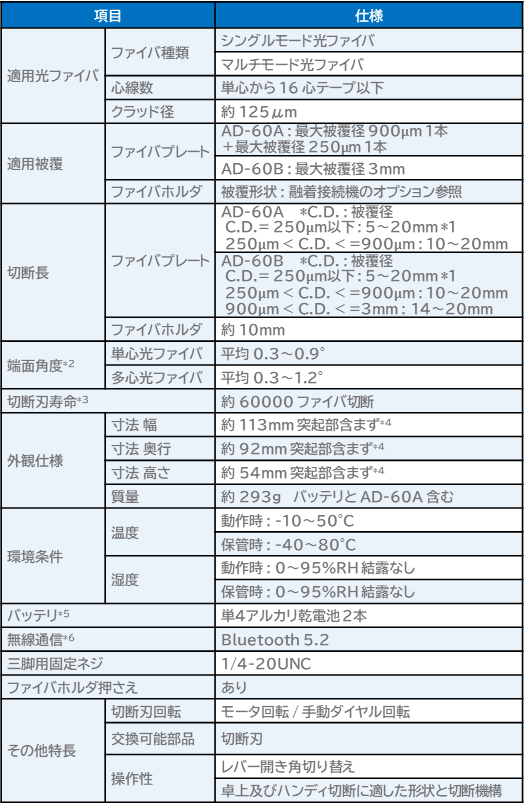

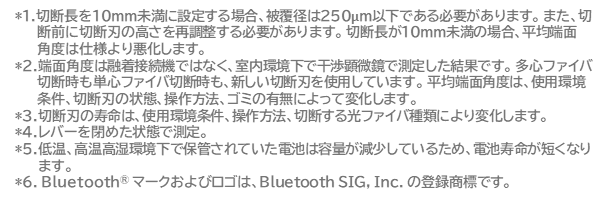

光ファイバカッタとの連携

1. 切断刃自動回転機能

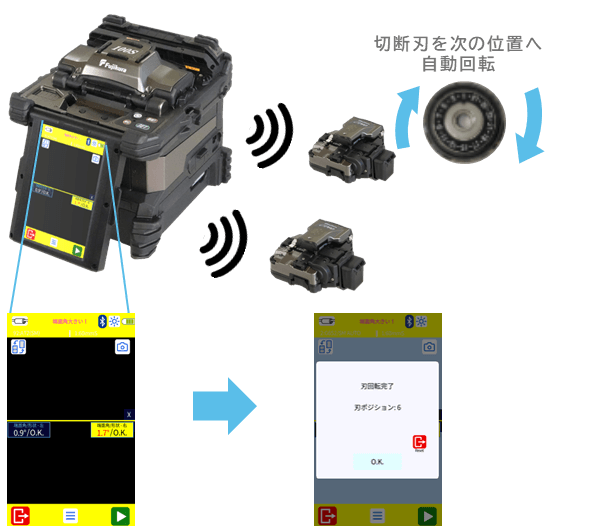

100Sは無線通信機能を搭載しています。光ファイバカッタCT60との双方向通信により、CT60の切断刃の状態をリアルタイムで管理しています。融着接続の光ファイバ端面角度検査時に端面角エラーが頻発した場合、100Sは切断刃が摩耗したと判断し、CT60の切断刃ポジションを自動で回転させます。
また、100SはCT60を2台まで制御可能なため、接続工程で2台同時にご使用いただけます。

2. 切断刃管理機能

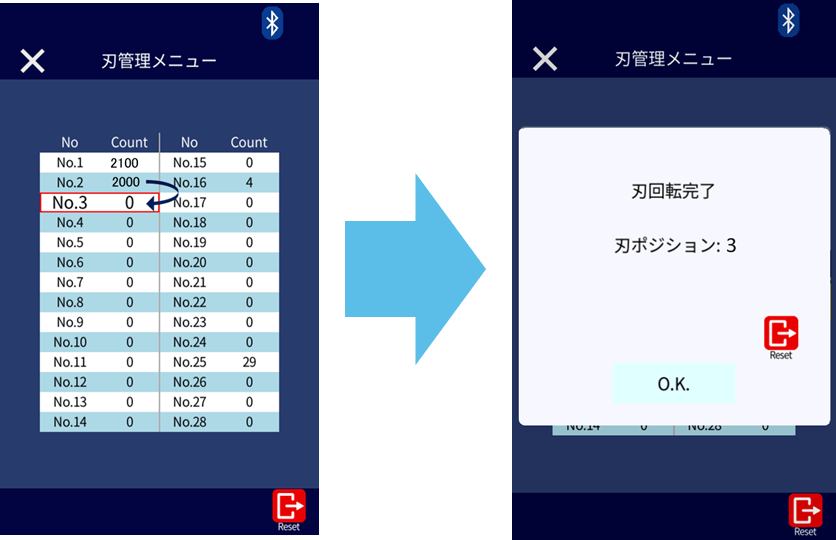

100Sのモニタ画面で、現在の切断刃のポジションおよび各ポジションにおける光ファイバ切断本数を管理することができます。また切断刃を使い切ると100Sのモニタに交換メッセージを表示します。

自動放電条件制御 × 光ファイバカッタとの連携

Active Blade Management TechnologyとActive Fusion Control Technologyを一緒にご使用いただくことで、高い接続損失の発生を減らし、融着接続作業のやり直しを最小限に抑えることが可能です。

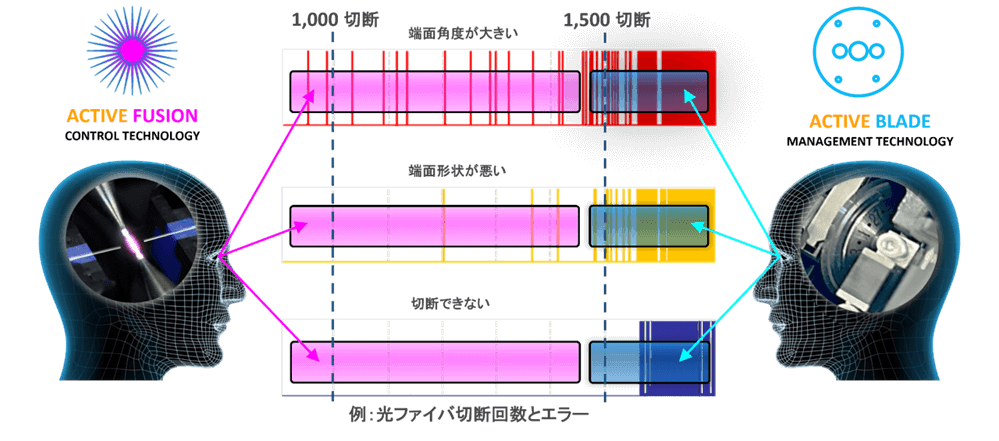

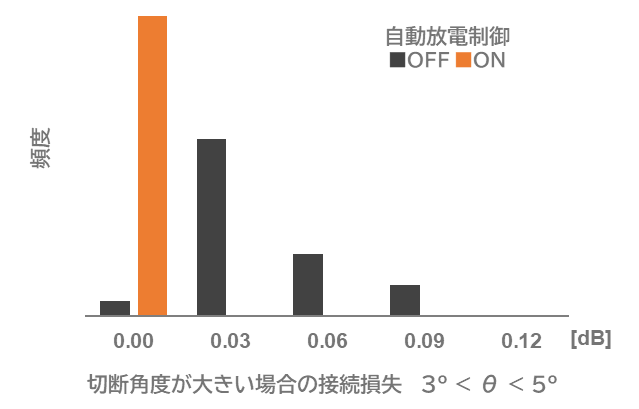

下のグラフは光ファイバ切断時の不良（端面角度が大きい、端面形状が悪い、切断できない）の発生頻度を示しています。切断刃が摩耗すると、端面角エラーの発生頻度が上昇します。Active Blade Management Technologyは、この端面角エラーの増加ポイントを検出し、切断刃を未使用のポジションに自動で回転させます。Active Blade Management Technologyが、端面角エラーの頻発を抑える一方、切断刃の回転前に悪い端面が発生した場合は、Active Fusion Control Technologyにより、端面の状態に応じて最適な接続条件で融着接続を行うことで、高い接続損失の発生を抑えます。
