  • 高精度光ファイバカッタ
    CT-101/102
製品画像

高精度光ファイバカッタ
CT-101/102

CT-101/CT-102 は、光ファイバにかける張力を変更することで、クラッド径80 ~ 250μm の単心・石英光ファイバを切断する工具です。0 ~ 15 度の斜め切断ユニット、切断回数のカウンタを搭載しており、研究開発、生産工程どちらにも適しています。ファイバホルダFH-100 シリース用のCT-101、FH-70 シリーズ用のCT-102 を用意しました。




ラインナップ

 CT-101CT-102

外観

適用クラッド径80 ~ 250μm
ファイバ切断長3 ~ 40mm
斜め切断✔
適用ファイバホルダFH-100FH-70

特長

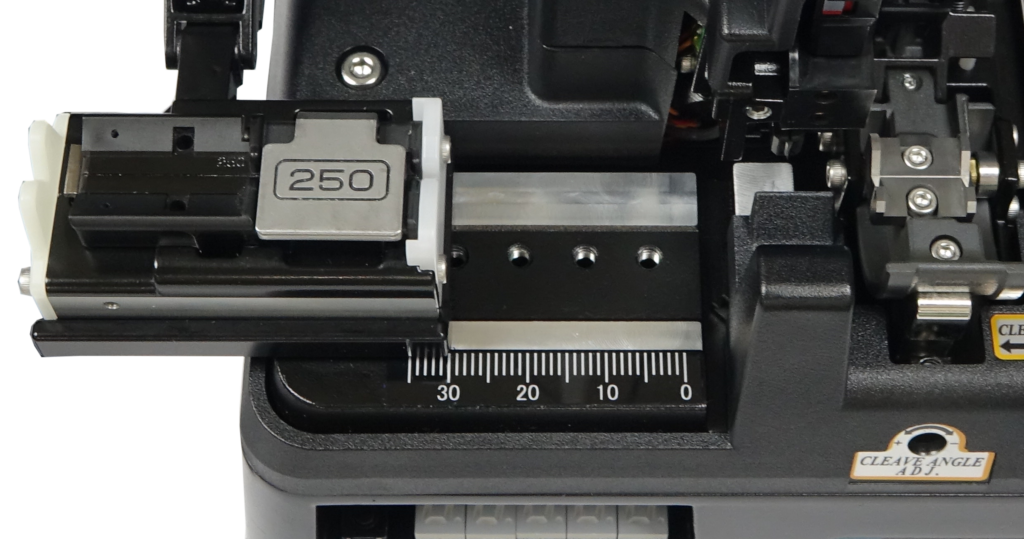

1.可変切断長

ファイバホルダベースの位置を変更し任意の切断長に調整可能。

SP_CT101_102_E_0006

ファイバホルダベースの調整

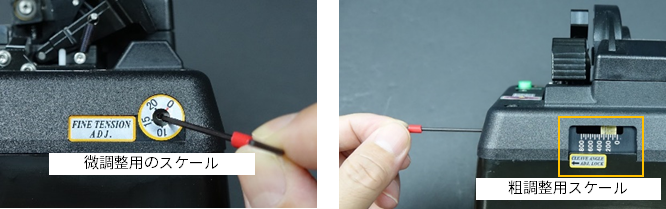

2.可変ファイバ張力

ファイバ種類・クラッド径に応じて張力を添付工具で調整可能。

ファイバ張力の変更と確認

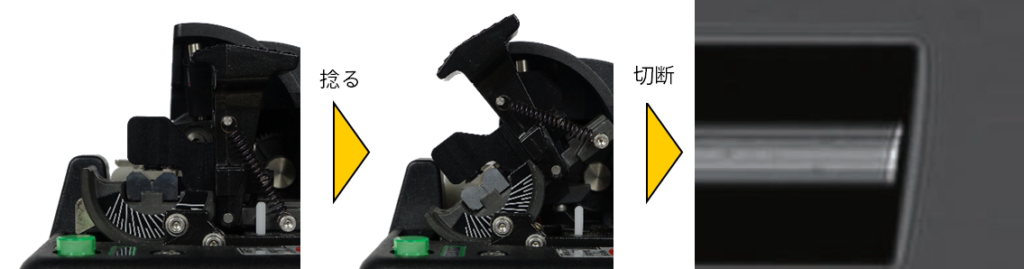

3.斜め切断機構

0~15°の任意の端面角度に設定が可能。右側クランプをストッパに当たるまで捻り、切断ストッパの位置は調整可能。

右側クランプユニットを捻る

         斜め切断ファイバ

4.切断回数カウンタ

刃の位置変更や交換を行うタイミングの管理に便利。

SP_CT101_102_E_0009

デジタルカウンタ

5.AC電源 / バッテリ駆動

電源はACアダプタADC-16と単三乾電池の2方式。

SP_CT101_102_E_0010
標準構成品
型名 型番 数量
高精度光ファイバカッタCT-101 / CT-1021台
AC アダプタADC-161個
AC 電源コードACC-081本

六角レンチ
HEX-01
切断調整用
斜め切断角度調整用
テンション調整用

1本
六角レンチHEX-02
切断長調整用
1本
取扱説明書M-CT101-J1部
切断成績報告書―1部
  オプション品
 型名 型番
ファイバホルダ
CT-101用
FH-100-xxx
FH-100-xxxEV
ファイバホルダ
CT-102用
FH-70-xxx
切断刃CB-06A
