光ファイバリコータ FSR115/116/117/115L

光ファイバリコータ
FSR115/116/117/115L

FSR115/FSR116/FSR117/FSR115Lは、光ファイバの融着接続部を、UV硬化樹脂で
再被覆するための装置です。

ラインナップ

	FSR115	FSR116	FSR117	FSR115L
外観
リコートモールド径(μm)	約195µm、約255µm、約280µm、約320µm、約450µm、約600µm、約670µm、約850µm、約1000µm リコート径に応じてオプションのガラスモールドを選択			約280µm、約320µm、約670µm リコート径に応じてオプションのガラスモールドを選択
リコート長	最大： 50mm			最大： 100mm
プルーフテスタ	―	✔ （0.2 ～ 2.0kgf)	✔ （ 0.2 ～ 10.0kgf)	―
プルーフテスタクランプ	―	平クランプ	マンドレル	―

特長

より速く

リコート作業時間の短縮

新たにポンプを設計し、樹脂の注入圧力を向上させたことにより、リコート作業で最も時間がかかっていた
注入時間を、FSR115シリーズでは大幅に短縮しました。作業全体では、約25%の時間を削減できます。

リコート手順

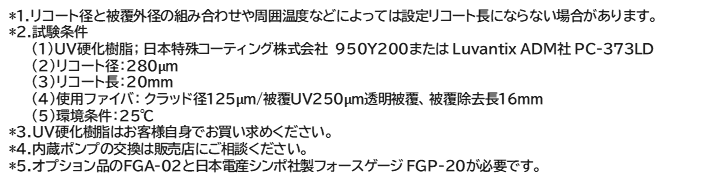

注1：試験条件
(1)UV硬化樹脂；日本特殊コーティング株式会社 950Y200または Luvantix ADM社 PC-373LD　
(2)リコート径：280µm
(3)リコート長：20mm　
(4)使用ファイバ：クラッド径125µm/被覆UV250µm透明被覆、被覆除去長16mm
(5)環境条件：25℃

より正確に

安定した長尺リコート

ガラスモールドのU溝に、エアベントとなる段を追加しました。この構造により、樹脂の流れがスムーズになり、リコート長50mmの設定でも安定したリコートができます。

注2：リコート長を保証するものではありません。
試験条件
(1)UV硬化樹脂；日本特殊コーティング株式会社950Y200　
(2)リコート径：280µm
(3)リコート長：10-50mm　
(4)使用ファイバ：クラッド径125µm/被覆UV250µm透明被覆、被覆除去長60mm
(5)環境条件：25℃ (6) 機種 : FSR115L以外
