  • Скалыватель
    CT52/58
製品画像

Скалыватель
CT52/58

CT52/58 также позволяет уменьшить длину скола на 8мм в случае с волокном в буфере и 3мм на волокнах с покрытием 250мкм и 400мкм.
CT58 разработан для скола кварцевых волокон с оболочкой 80мкм.

Модельный ряд

 CT52CT58
Внешний вид
Диаметр оболочки125мкм80мкм
Длина скола с FH-1003 до 10мм
(по умолчанию 9мм)
3 до 10мм
(по умолчанию 9мм)

Особенности

Технология Active Blade Management

1. Автоматическое вращение ножа

Сварочный аппарат и скалыватель CT52/58 имеют функцию беспроводного подключения. Это позволяет автоматически вращать нож, когда аппарат определяет, что нож затуплен.

Нож с мотором

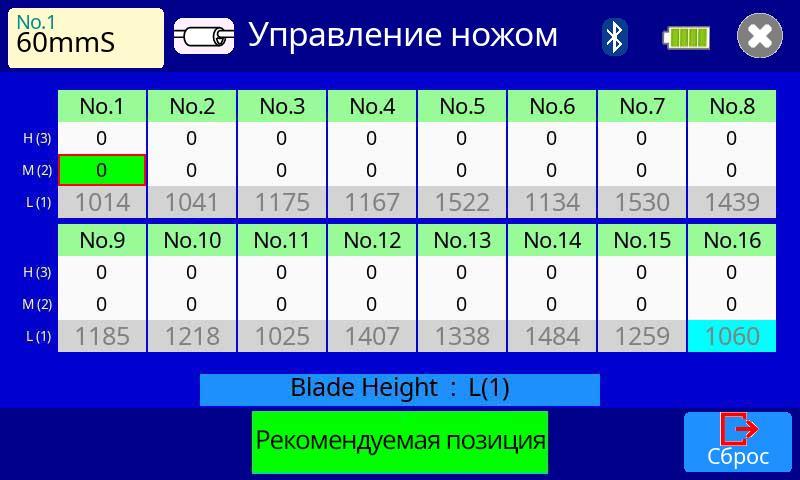

2. . Управление ресурсом ножа

Сварочный аппарат определяет оставшийся ресурс ножа и сообщает пользователю, когда необходимо поменять высоту ножа.

Дружественный интерфейс

1. Простое обслуживание

Резиновые прижимы и нож скалывателя CT52/58 можно заменить самостоятельно, что исключает необходимость отправки инструмента в сервисный центр.

Съемные резиновые прижимы

Съемный нож

2. ЛЕГКИЙ ДОСТУП & Длинное зачищенное волокно

Крышка CT52/58 открывается на 100 градусов и обеспечивает легкий доступ, а также позволяет скалывать более длинное зачищенное волокно, чем предыдущие модели.

3. Скол в одно действие

CT52/58 скалывает и собирает осколки одним нажатием

Установить волокно

Сколоть

Готово

Спецификация
НаименованиеЗначения
CT52CT58
Применяемое волокноТип волокнаОдномодовое ОВ
Многомодовое ОВ
Число волоконОдиночноеОдиночное
Диам. оболочкиприм. 125мкмПрим. 80мкм
Применяемое покрытиеПластина для ОВ

AD-10-M24 : Max. 900мкм диам. покрытия

AD-50 : Max. 3мм диам. покрытия

Не доступно
Держатель ОВФорма покрытия. : См. сварочный аппарат опционально
Длина сколаДержатель ОВПрим. 8 до 10мм, по умолчанию 9мм
Угол скола*1Одиночное ОВСр. 0.3° до 0.9°
Ресурс ножа*2 Прим. 60000 волокон
Физические параметрыШиринаПрим. 117мм с закрытой крышкой *3Прим. 78мм с закрытой крышкой *3
ГлубинаПрим. 94мм с закрытой крышкой *3Прим. 94мм с закрытой крышкой *3
ВысотаПрим. 59мм с закрытой крышкой *3Прим. 59мм с закрытой крышкой *3
Габариты

Прим. 306г
С батарейками и AD-10-M24

Прим. 259г
С батарейками и AD-10-M24

Климатические условияТемператураЭксплуатация : 0 до 50 °CЭксплуатация : -10 до 50 °C
Хранение : -40 до 80 °C
ВлажностьЭксплуатация : 0 до 95% без конденсата
Хранение : 0 до 95% без конденсата
Батарейки2 шт LR03, AAA сухие
Беспроводной интерфейс *4Bluetooth 4.1 LE
Болт для штатива1/4-20UNC

Другие

характеристики

Вращение ножаАвтоматическое вращение
Колесо ручного вращения
Сменные деталиНож
Устройство прижимов

Сноски
*1. Угол скола измерен на интерферометре, не на сварочном аппарате. Для скола одиночного и 12волоконного ленточного волокна использовался новый нож. Средний угол скола изменяется в зависимости от климатических условий, состояния ножа, метода работы и чистоты.
*2. Ресурс ножа зависит от климатических условий, метода работы, и типа скалываемого волокна.
*3. Измерено с закрытой крышкой.
*4. Bluetooth® словесный товарный знак и логотип зарегистрированы Bluetooth SIG, Inc
SIG, Inc.

Стандартная комплектация
НаименованиеМодельКол-во
СкалывательCT52CT581шт
Контейнер для осколковFDB-05―1шт
SpacerSPA-CT08-09
КейсCC-371шт
Шестигранный ключHEX-011шт
ИнструкцияM-CT52-EM-CT58-E1шт
Опционально
НаименованиеМодельЗамечания
CT52CT58
Пластина для ОВAD-10-M24
AD-50
―Опциональная пластина для
установки волокна
НожCB-08Запасной нож
Устройство прижимовARM-CT52-01ARM-CT58-01Запасное устройство
прижимов
Контейнер для осколковFDB-05―Запасной контейнер
для осколков
Боковая крышкаSC-CT50-01Боковая крышка вместо
контейнера
ПроставкаSPA-CT08-10Длина скола 10мм
SPA-CT08-09Длина скола 9мм
SPA-CT08-08Длина скола 8мм
