Fusionadora de alineamiento por revestimiento

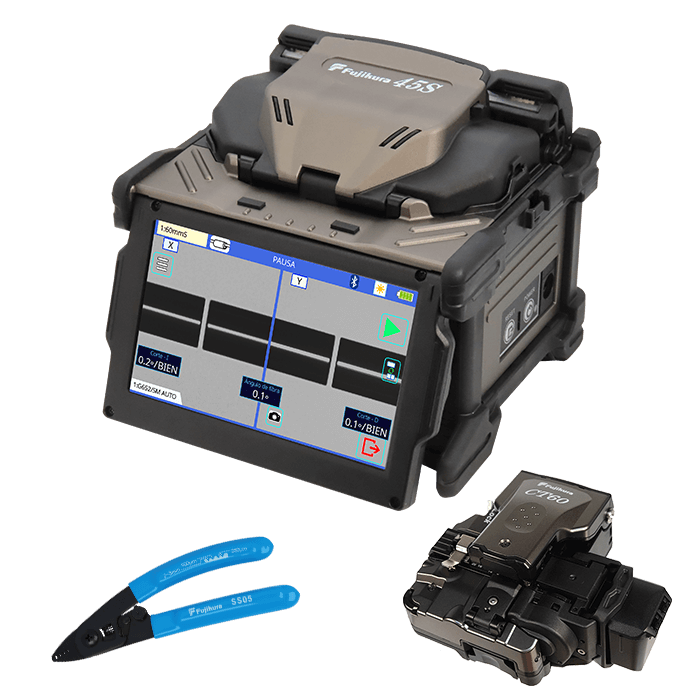

45S Kit
La 45S es la empalmadora esencial basada en la tehcnilogía de alineación activa con características de funcionamiento rápido, diseño fácil de usar, funcionalidad versátil y calidad constante.
Características
Funcionamiento más rápido
■Preparación simultánea de fibras
La preparación, el pelado, el corte y el fijado de la fibra en la fusionadora generalmente deben repetirse por separado para las fibras del lado izquierdo y derecho. El proceso en la 45S elimina esto y permite la preparación simultánea de la fibra gracias al nuevo decapante de doble fibra SS05, el nuevo adaptador de fibra AD-60A para la cortadora CT60 y el mecanismo de placa de ajuste inteligente de la propia 45S.
●Pelado simultáneo de fibras
La peladora de fibra SS05 está equipada con cuatro cuchillas: ① para 2,3 mm, ② para 900 μm, ③ ④ para fibras de 250 μm. El uso de las cuchillas ③ y ④ permite el pelado simultáneo de fibras de 250 μm.
Peladora de fibra SS05
●Corte simultáneo de fibras
El nuevo adaptador de fibra AD-60A para la cortadora CT60 está equipado con dos ranuras. La colocación de una fibra en cada ranura proporciona un corte simultáneo.
Cortadora de fibra óptica CT60
●Ajuste simultáneo de fibra
Las fusionadoras anteriores requerían una operación a dos manos para cerrar la abrazadera de la fibra y poder sostenerla. Gracias a un nuevo mecanismo, la 45S cierra la abrazadera de fibra automáticamente cuando detecta la operación de ajuste y proporciona un ajuste con una sola mano y simultáneo.
Nuevo mecanismo de sujeción
●Ajuste simultáneo de fibra
Las fusionadoras anteriores requerían una operación a dos manos para cerrar la abrazadera de la fibra y poder sostenerla. Gracias a un nuevo mecanismo, la 45S cierra la abrazadera de fibra automáticamente cuando detecta la operación de ajuste y proporciona un ajuste con una sola mano y simultáneo.
Nuevo mecanismo de sujeción
Modelo antigo
Con dos manos
45S
Con una mano
45S
Ajuste simultáneo de fibra
■Tiempo de transporte de fibra más rápido
La 45S está equipada con un mecanismo que une el protector contra el viento y la abrazadera de fibra, de modo que cuando abre el protector contra el viento, las abrazaderas de fibra se abren automáticamente.
La 45S también está equipada con retenedores, conocidos en nuestros modelos convencionales de fusionadoras. Los retenedores evitan que la fibra salte después de abrir las abrazaderas de fibra.
Estos mecanismos trabajan en conjunto para proporcionar un fácil manejo de la fibra y una reducción en el tiempo que lleva transferir la fibra al calentador.
Mecanismo de enclavamiento con pinza de fibra
■Tiempo de transporte de fibra más rápido
La 45S está equipada con un mecanismo que une el protector contra el viento y la abrazadera de fibra, de modo que cuando abre el protector contra el viento, las abrazaderas de fibra se abren automáticamente.
La 45S también está equipada con retenedores, conocidos en nuestros modelos convencionales de fusionadoras. Los retenedores evitan que la fibra salte después de abrir las abrazaderas de fibra.
Estos mecanismos trabajan en conjunto para proporcionar un fácil manejo de la fibra y una reducción en el tiempo que lleva transferir la fibra al calentador.
Mecanismo de enclavamiento con pinza de fibra
Retenedores de fibra
Retenedores de fibra
■Tiempo de calentamiento más rápido
El calentador para la retracción del manguito de refuerzo está diseñado p ara calentar el manguito de refuerzo entre dos calentadores en la parte delantera y trasera. Acorta un 15% el tiempo de calentamiento en caso de utilizar el manguito FP-03.
*Medido a temperatura ambiente con el adaptador de CA. El tiempo de calor se define desde el pitido inicial hasta el sonido del pitido final. El tiempo medio de calor cambia en función de las condiciones ambientales, el tipo de protector y el estado de la batería. Además, dado que la operación de calentamiento se optimiza constantemente, el tiempo promedio de calentamiento cambia según las condiciones de uso de la fusionadora.
■30% más rápido que el modelo anterior
Gracias a la forma en que la 45S agiliza el proceso de preparación, reduce el tiempo de transporte y ofrece un calentamiento más rápido, es un 30% más rápido que la 41S+, a la que reemplaza.
Diseño fácil de usar
■Monitor LCD orientable
La 45S está equipada con un monitor LCD en color móvil de 4,95 pulgadas para garantizar una visibilidad óptima en una amplia gama de condiciones, incluso cuando está al aire libre bajo la luz solar directa.
■Fácil posicionamiento del protector
El espacio entre los bordes de la abrazadera de fibra izquierda y derecha es de 60 mm, según la imagen de la izquierda.
Esta distancia permite un fácil posicionamiento del protector, con el punto de empalme colocado en el centro del protector.
La escala en el calentador muestra la guía para otras longitudes de manga, por ejemplo, 40 mm.
■Batería extraíble
La batería extraíble hace que el reemplazo sea fácil y accessible.
■Tamaño más pequeño
La forma de cubo proporciona un área de base reducida al tiempo que brinda al usuario de un gran espacio operativo.
Modelo anterior
40% de superficie de base reducida
45S
■Batería extraíble
La batería extraíble hace que el reemplazo sea fácil y accessible.
■Tamaño más pequeño
La forma de cubo proporciona un área de base reducida al tiempo que brinda al usuario de un gran espacio operativo.
Modelo anterior
40% de superficie de base reducida
45S
Funcionalidad versátil
■Maletín de transporte con bandeja de trabajo
El maletín de transporte de la 45S proporciona varias configuraciones de uso.
Ejemplo de configuración 1
Abra el maletín de transporte e inicie la operación.
Ejemplo de configuración 2
Retire la bandeja de trabajo y colóquela encima del estuche de transporte.
Retirar la bandeja de trabajo del maletín de transporte permite que la bandeja se expanda. El uso de la bandeja de trabajo con la correa proporciona una superficie de trabajo portátil y la correa se puede fijar a la bandeja de trabajo a los lados de la fusionadora para asegurar la facilidad de uso.
Espacio de trabajo seguro
Mayor seguridad cuando se usa con un
Calidad constante
■Control Activo de Fusión
La 45S está equipada con la tecnología de control de fusión activa de Fujikura, que analiza la imagen de fibra durante la fusión y controla la descarga de arco en consecuencia. El resultado es una pérdida de empalme estable independientemente del entorno.
●Control por superficie de fibra cortada
Una mal corte en un extremo es una razón potencial para una alta pérdida de empalme. La 45S puede abordar esto porque está equipado para controlar la fusión de acuerdo con la condición de la superficie cortada. Esta función ayuda a reducir la pérdida por empalme al compensar los cortes deficientes.
Pérdida de fusión por ángulo de corte de la fibra: 3°<θ<5°
*Resultado de la prueba Fujikura de fibras UIT-T G652 medidas por método de recorte. La pérdida de empalme puede variar según el entorno operativo o las características de la fibra.
●Control de fusión en tiempo real
La 45S analiza la imagen de la fibra durante la fusión y controla la energía de fusión de acuerdo con la condición en tiempo real de la fibra. Esto ayuda a minimizar la pérdida por empalme independientemente del entorno.
Análisis de la imagen de fibra durante la fusión
Este proceso también proporciona la tecnología Warm Splice Image (WSI). WSI analiza durante el empalme y proporciona una estimación de pérdidas, a pesar de que la 45S sea una fusionadorade alineación por revestimiento.
Previene el caso de “buena estimación de pérdidas pero mala pérdida real”.

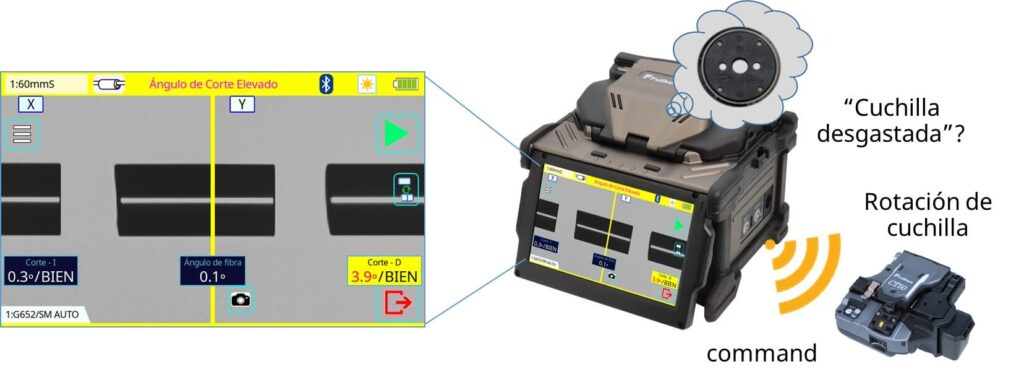

■Gestión activa de cuchilla
La 45S monitorea el estado de la cuchilla de la cortadora CT60 a través de la comunicación inalámbrica. Cuando la 45S juzgue que la cuchilla está desgastada, ordenará a la CT60 que gire la cuchilla a una nueva posición para garantizar que la CT60 siga ofreciendo un rendimiento de corte constante
Características adicionales
■Aplicación Splice+
La aplicación Splice+ proporciona una cómoda gestión de fusionadoras mediante comunicaciones inalámbricas, entre la 45S y el teléfono móvil.
●Bloqueo inteligente
Una interrupción en el emparejamiento de la
comunicación inalámbrica entre la fusionadora
y el teléfono móvil puede bloquear la fusionadora,
lo que evita el uso indebido y funciona como una
medida antirrobo.
●Gestión de datos
La función de gestión de datos recupera datos de la empalmadora y los guarda en la nube. Estos datos pueden incluir los datos GPS de un teléfono, que son útiles para la gestión de la operación del empalmador.
Puede encontrar y obtener la aplicación Splice + en Google Play y App Store.
Note: Bluetooth® mark and logos are the registered trademarks of Bluetooth SIG, Inc.
Google Drive is trademarks of Google LLC.
Nota:
La marca y logos Bluetooth® son marcas registradas de Bluetooth SIG, Inc.
Google Drive es marca registrada de Google LLC.
45S Artículos estándar
*Por favor, siga la regulación de la IATA cuando envíe la batería por vía aérea
45S Características técnicas
45S Opciones
Cortadora de fibra óptica CT60
CT60 Características técnicas
CT60 Opciones
