Cortadora de fibra óptica de gran diámetro
CT114/115/116
Cuando se requiere una calidad de corte excepcional para fibras de hasta 1250 μm, la nueva serie de cortadoras CT114/ CT115/ CT116de gran diámetro ofrece una variedad de opciones según sus necesidades. La pantalla LCD en color muestra el progreso de corte y el tamaño de holder recomendado según el recubrimiento de fibra y el diámetro del revestimiento. Guardar y almacenar programas de división en una PC o tableta se logra mediante un puerto USB. Las amplias funciones de programación de la cortadora LDF permiten obtener resultados óptimos.
Productos
| CT114 | CT115 | CT116 | |
Apariencia |  | |  |
| Diámetro Cladding | 80 a 600μm | 80 a 1250μm | |
| Longitud Corte | 5 a 40mm | ||
| Ángulo Corte | ― | ✔ | |
| Fiber holder | Adaptador de soporte de fibra Serie FH-100, Serie FH110 | ||
Características

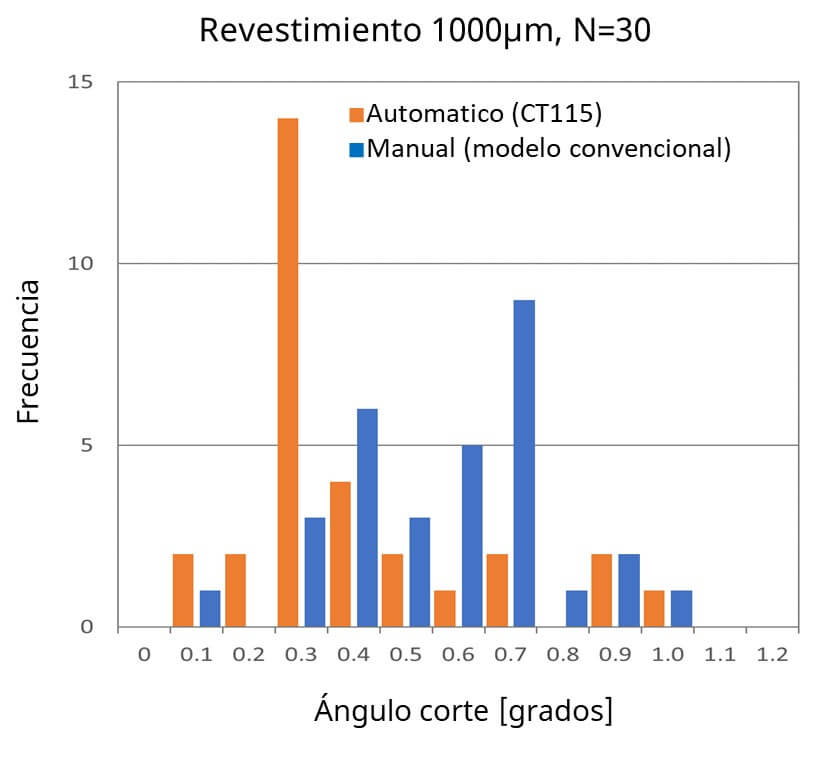

Tope trasero automático （para CT115/CT116）
El Backstop ayudaría a proporcionar una mejor calidad de corte, especialmente para fibras de gran diámetro y para aplicar fibras de menor tensión.
El posicionamiento de orden de micras es necesario para obtener un corte estable. El modelo anterior imponía el posicionamiento a mano, generalmente con microscopio.
CT115 y CT116 están equipados con la función de tope trasero automático. Detecta la posición del tope trasero y se mueve a la posición adecuada automáticamente.
Proporciona un corte estable y acorta el tiempo de operación de corte.
Gestión de Cuchilla
La posición automática de la cuchilla de corte permite seguir usando una cuchilla de buena calidad y proporciona una calidad de corte estable ya que ya no necesita preocuparse por la condición de la cuchilla.
La posición automática de la cuchilla de corte permite seguir usando una cuchilla de buena calidad y proporciona una calidad de corte estable ya que ya no necesita preocuparse por la condición de la cuchilla.
Es hora de girar la cuchilla
Función de Gestion de Cuhilla
Cambio automático de la posición de la cuchilla
Cuchilla de corte
Nueva posición de cuchilla
La función de comunicación inalámbrica
La serie CT115 está equipada con la función de comunicación inalámbrica RFID para el nuevo soporte de fibra diseñado de la serie FH110.
FH110 RFID incluye la información del tamaño del soporte. La serie CT115 lo lee y selecciona el programa adecuado.
Evita seleccionar un programa de corte incorrecto.

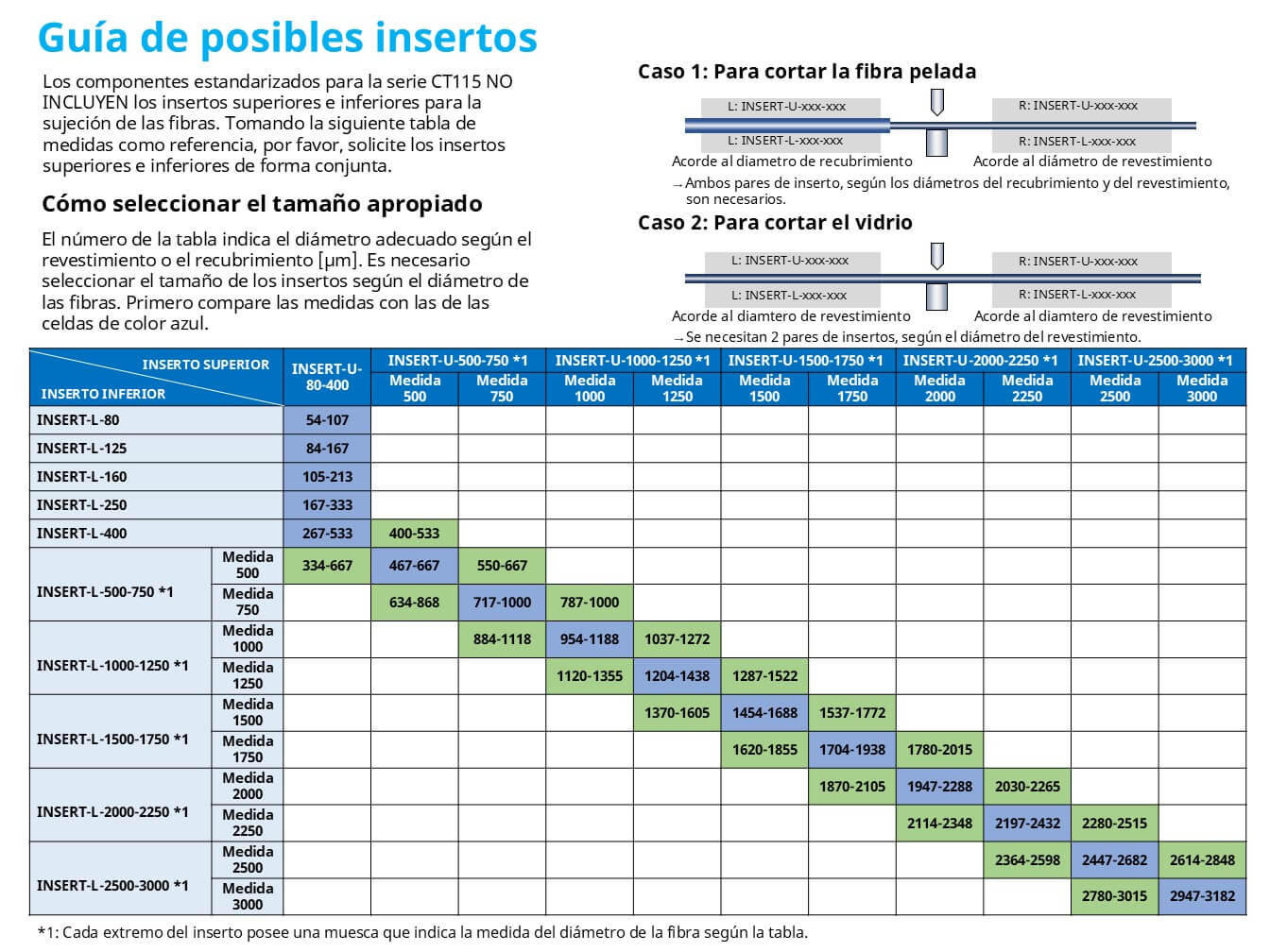

INSERCIONES
La inserción es necesaria de acuerdo con el diámetro del recubrimiento
de fibra y el diámetro del revestimiento El ítem estándar no incluye inserciones.

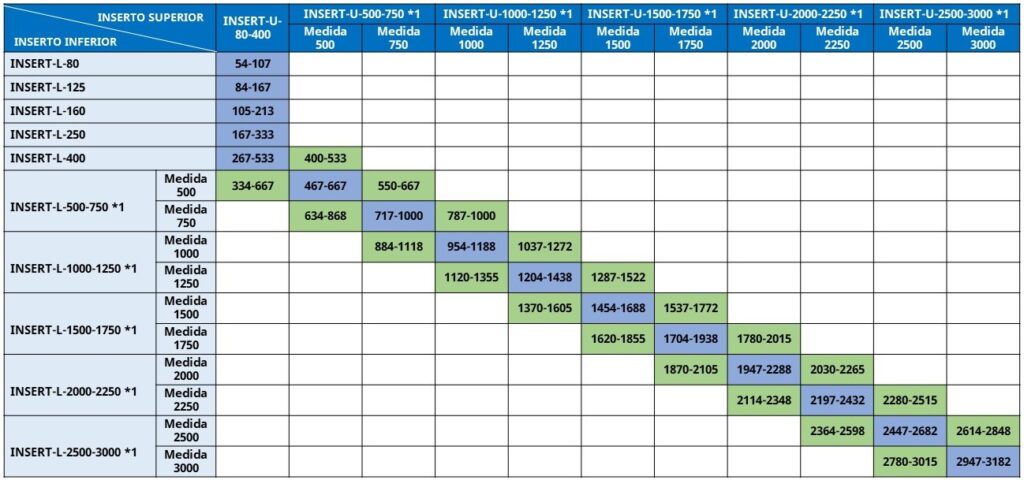

Consulte a continuación la tabla y la inserción de compra por separado.
*1: Cada extremo del inserto posee una muesca que indica la medida del diámetro de la fibra según la tabla.

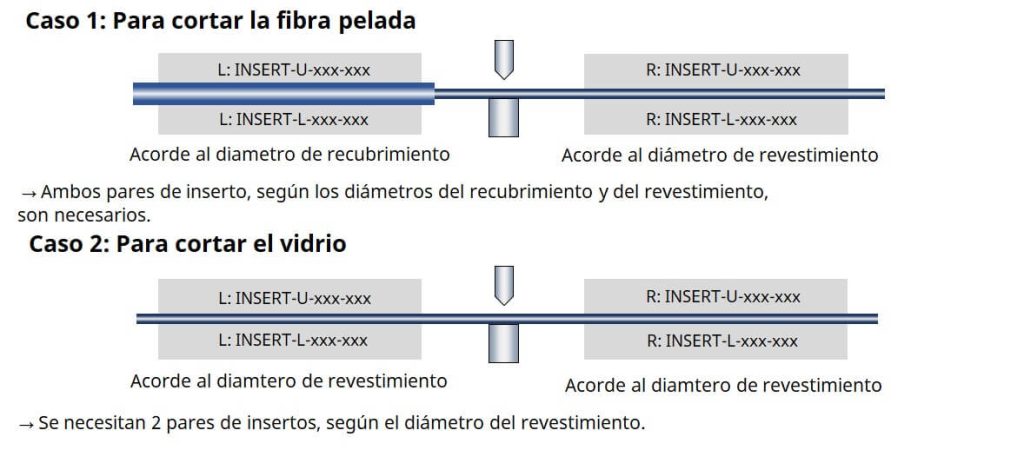

Caso 1: Para cortar la fibra pelada
Acorde al diametro de recubrimiento
Acorde al diámetro de revestimiento
→Ambos pares de inserto, según los diámetros del recubrimiento y del revestimiento, son necesarios.
Caso 2: Para cortar el vidrio
Acorde al diamtero de revestimiento
Acorde al diamtero de revestimiento
→Se necesitan 2 pares de insertos, según el diámetro del revestimiento.
La derecha QR muestra el detalle de cómo elegir las inserciones.
QR proporciona más información sobre cómo seleccionar insertos.
