Fusionadora Alineamiento por Núcleo

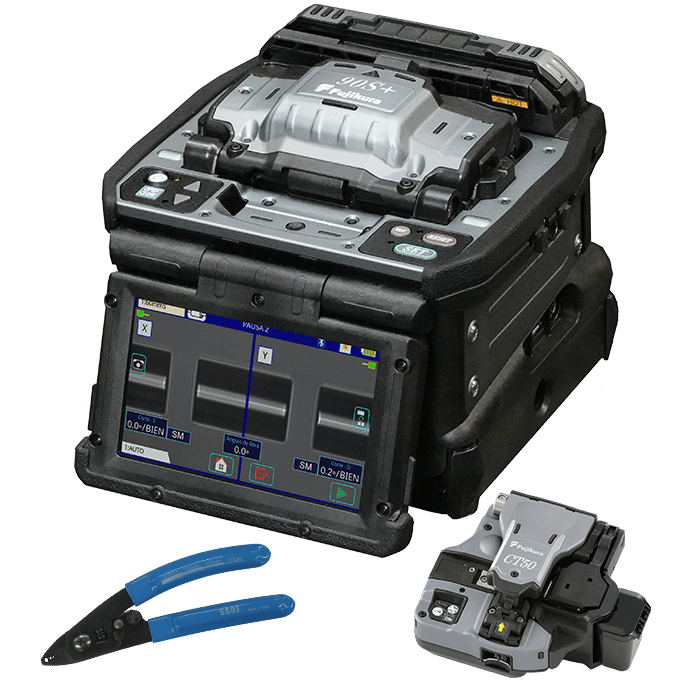

90S+ Kit

La 90S+ es un fusionadora de alineación por núcleo, que establece un nuevo estándar en el mercado de empalmes por fusión. La 90S+ está equipada con una gran cantidad de características nuevas y mejoradas, desarrolladas específicamente para permitir tiempos de ciclo de empalme más rápidos con mayor precisión.

Descargue el folleto

Características

Tecnología de Control de Fusión

1. Control Activo de Fusión por análisis del corte

Una de las principales causas de una estimación alta es un mal corte. La 90S+ analiza las dos caras de la fibra para realizar un control óptimo de la fusión. Esta nueva tecnología mejora significativamente la pérdida de empalme y reduce el riesgo de reinstalación.

Pérdida de fusión con alto grado de corte : 3 <θ< 5 grados

*G.652 resultado de empalme medido con método de reducción. La estimación varia según el tipo de fibra y las características de la fibra.

2. Control Activo de Fusión por brillo de la fibra

La fusión se ve afectada por las variaciones ambientales.
La 90S+ utiliza el control de los parámetros de fusión en tiempo real mediante el análisis de la intensidad del brillo de la fibra durante la fusión. Obteniendo una pérdida de empalme reducida y estable.

3. Control Activo de Fusión por tipo de fibra

Los parámetros de fusión adecuados pueden diferir según el tipo de fibra. La 90S + aplica automáticamente los parámetros de empalme óptimos según el tipo de fibra.

Izq:G.652-Drcha:G.651

Izq:G.652-Drcha:G.657

Tecnología de Gestión Inteligente de Cuchilla (ABM)

1. Activa de Cuchilla Rotación Automática

    de la Cuchilla

La fusionadora 90S+ y la cortadora CT50 disponen de conexión inalámbrica. Esta función permite la rotación de la cuchilla cuando la máquina determine de forma inteligente que está desgastada. Además, la 90S+ puede tener dos cortadoras CT50 conectadas simultáneamente.

2. Activa de Cuchilla Gestión de la Vida Útil del Disco

La fusionadora 90S+ indica la vida útil restante de la cuchilla y también informa al usuario cuando sea necesaria la elevación de la cuchilla, cambio de posición o sustitución de la cuchilla.

Calidad de Fusión Mejorada

Los siguientes gráficos muestran el número de cortes en la línea horizontal con una frecuencia de ángulos de corte altos, mala forma de corte y sin corte en absoluto. Cuando aumenta la frecuencia de ángulos de corte fuera de rango, la tecnología de gestión Activa de Cuchilla puede detectar este punto de relación creciente y rotar la posición del disco automáticamente. La tecnología de gestión Activa de Cuchilla reduce significativamente la frecuencia de aparición de ángulos de corte fuera de rango, pero incluso cuando esto sucede, la tecnología de control Activo de Fusión puede reducir las altas pérdida de fusión mediante un control preciso de la misma.
La 90S + puede minimizar la aparición de una pérdida de fusión elevada y así contribuir a reducir el riesgo de reinstalación al usar estas 2 tecnologías clave juntas.

Reducción Tiempo Operatividad

1. Tapas Protectoras Automáticas

Las funciones automatizadas más rápidas de la fusionadora 90S+ reducen los tiempos de instalación. Con esta máquina, un operador puede completar todo el proceso de fusión sin tocar la 90S y solo moviendo la fibra.

Tapas protectoras automáticas

2. Fácil Centrado del Protetor

La forma de la abrazadera está optimizada para el protector de 60 mm de longitud. La longitud desde el punto de fusión hasta el borde de la abrazadera es de 30 mm. Por lo tanto, facilita el centrado del protector sobre la fusion, usando el dedo como punto de referencia.

Fácil centrado del protector

     Calefactor automático

3. Retenedores de Fibra

Los retenedores de fibra mejoran las operaciones automatizadas. Cuando las abrazaderas se abren automáticamente después de cada fusión, los retenedores de fibra sujetan suavemente la fibra fusionada para evitar que salga volando. Los fijadores se sueltan cuando el operador levanta la fibra.

Retenedores de fibra

4. Reducción de Tiempo de Operación

El calentador también equipa sistema de sujeción automático. Debido todas estas funciones, la fusionadora 90S+ puede reducir el tiempo de operación en un 50% respecto al modelo anterior.

Uso Sencillo

1. Maleta de Transporte

Hay varias formas de utilizar la maleta de transporte 90S. La 90S+ está lista para usar con solo abrir el estuche, pero también es posible usar la tapa de la maleta o solo con la bandeja de trabajo, según el entorno de trabajo.

2. Bandeja de Trabajo

La bandeja de trabajo de nuevo diseño tiene muchas funciones. Hay dos cajones para almacenamiento siendo lo suficientemente grandes para almacenar herramientas o paquetes de baterías. Además, la bandeja de trabajo se puede dividir en dos, por lo que se puede configurar para adaptarse a su espacio de trabajo.

3. Compatibilidad con Cable Holgado

La abrazadera de la fusionadora 90S+ es compatible con cable de tubo holgado. La parte protuberante de la abrazadera se acopla o retrase simplemente cambiando la posición del interruptor con el dedo.

4. Electrodos e iluminación sin herramientas

Los electrodos vienen en una unica pieza con el tornillo incluido. De esta manera es posible apretar/aflojar el tornillo sin herramiento, permitiendo un facil reemplazo.

Ademas, la cubierta de los electrodos transparente, permite una mayor iluminacion en la parte de la ranura en V. Adicionalmente, la tapa de la abrazadera se abre en lado opuesto al led, de manera que no se poducen sombras por la tapa de las abrazaderas.

70S+

90S+

Mayor amplitud de iluminación
