Fusionadora de tecnología de fusión masiva
Serie 90R
La 90R es una fusionadora en masa capaz de fusionar hasta 16 cintas de fibra. La serie 90R es la primera de su tipo con un innovador conjunto de ranura en V reemplazable por el usuario que hace que la limpieza y la versatilidad de la aplicación sean un problema del pasado. Las ranuras en V reemplazables de repuesto se suministran como elemento estándar en el kit 90R.
Productos
| 90R4 | 90R12 | 90R16 | |
Apariencia |  |  |  |
| Capacidad fibras a fusionar | Hasta 4 fibra | Hasta 12 fibra | Hasta 16fibra |
Características
Características innovadoras
1. V-Groove reemplazable con espaciado
200μm/250μm
La 90R cuenta con un sistema de V-Groove fácilmente reemplazable, que permite a los clientes instalar y quitar la V-groove muy rápidamente. Casi todos los cables en cinta que ya se han instalado contienen cintas con fibras con un recubrimiento de 250 μm y, por lo tanto, un espaciado de fibra a fibra de 250 μm. Pero con el aumento de la densidad de los cables, las instalaciones de cables con fibras recubiertas de 200 μm y espaciadas entre si a 200 μm están aumentando. El usuario de la 90R puede fusionar varios tipos (y combinaciones) de fibra de cinta cambiando el espaciado de V-Groove entre 200μm y 250μm según al tipo de
fibra óptica a fusionar.

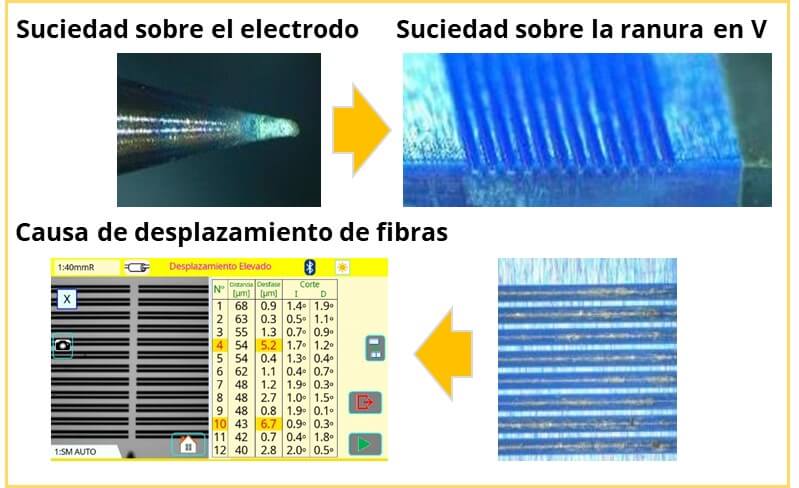

2. Minimizando el tiempo de actividad en el campo
La acumulación de polvo y vidrio fundido en la ranura en V es una de las causas de una gran pérdida durante el empalme por fusión. La 90R+ incluye un juego de repuesto de 12 ranuras en V de fibra con electrodos instalados y listos para fusionar como parte del paquete estándar. Estas ranuras en V de repuesto se pueden reemplazar en el campo, por lo que se minimiza el tiempo de inactividad del usuario. Los electrodos están preestabilizados, por lo que no se requiere su estabilización.

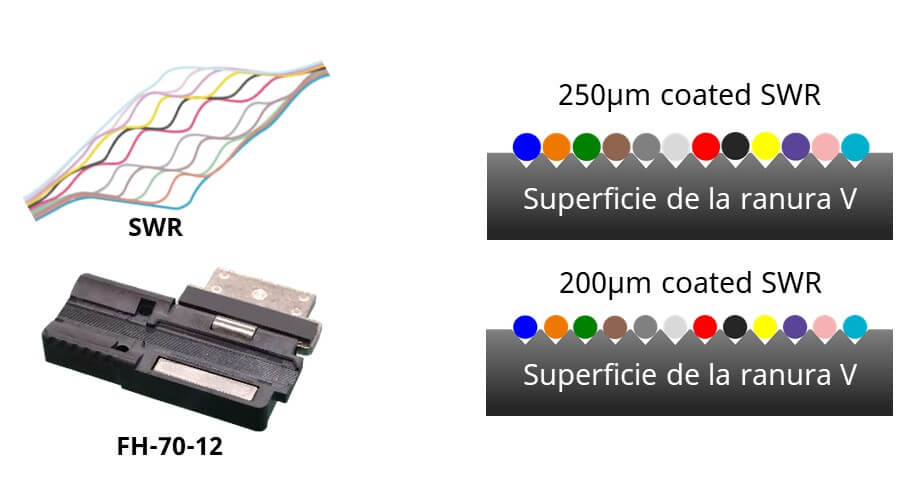

3. Soporte de Fibra Universal
El soporte de fibra FH-70-12 es compatible con muchos tipos de 12 fibras en cinta, como cintas encapsuladas de 0.3mm o 0.4mm de grosor y con Spider web Ribbon (SWR) recubierta de 200μm o 250μm. Las V-Groove de paso de 250 μm en el soporte de fibra FH-70-12 simplifican la carga de SWR y la preparación del cable Ribbon.
4. Adaptador de Soporte de Fibra
El soporte de fibra FH-70-12PC, permite la conversión de tono de fibras revestidas individuales de 200 µm con un espaciado de 200 µm a 250 µm. También permite convertir muchas cintas con un espaciado de 200 µm a un espaciado de 250 µm para poder cargarlas en la ranura en V estándar 90R de 250 µm.
5. Herramienta de Ribonización
La RT-02 es una herramienta que permite la rápida y fácil ribonización de 12 fibras individuales en una cinta temporal que se puede fusionar usando una 90R. No se requiere pegamento ni adhesivo cuando se utiliza esta herramienta de cinta, ya que las fibras dispuestas se cargan inmediatamente en el soporte de fibra. La RT-02 no requiere que el usuario inserte las fibras en la secuencia del código de color, lo cual es necesario con otras herramientas de disposición de la cinta. El usuario puede elegir cualquier fibra al azar y colocarla en la ranura correcta haciendo referencia a la etiqueta del código de color en la herramienta. La RS-02 es aplicable para ribonizar fibras con recubrimiento de 200μm y 250μm. También es capaz de ribonizar fibras recubiertas de 200μm en una cinta de paso de 250μm utilizando el soporte de fibra de conversión de paso FH-70-12PC.

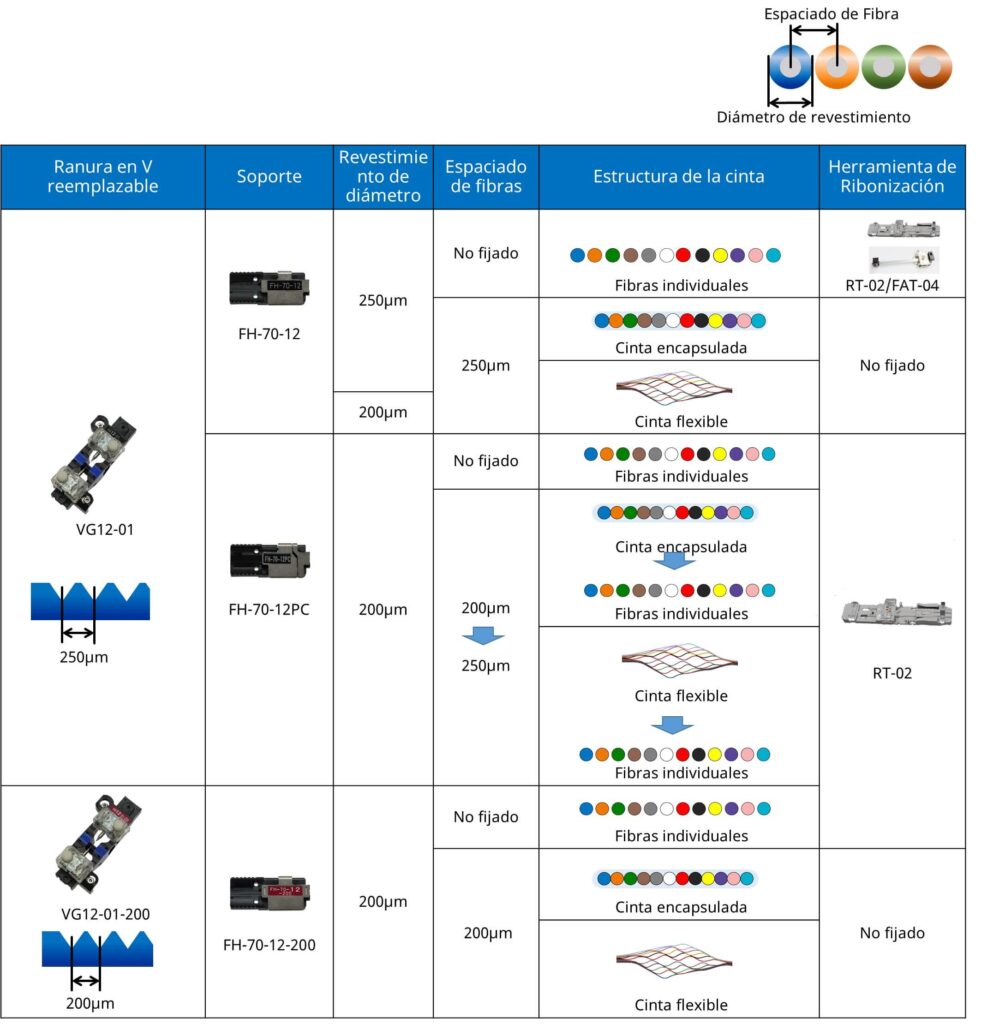

6. 90R12 Los accesorios permiten fusionar cualquier combinación de cinta de 250um y 200um
Reducción Tiempo Operatividad
1. Maleta de Transporte
Hay varias formas de utilizar la maleta de transporte 90R.
La 90R está lista para usar con solo abrir el estuche, pero
también es posible usar la tapa de la maleta o solo con la
bandeja de trabajo, según el entorno de trabajo.
2. Bandeja de Trabajo
La bandeja de trabajo de nuevo diseño tiene muchas funciones. Hay dos cajones para almacenamiento siendo lo suficientemente grandes para almacenar herramientas o paquetes de baterías. Además, la bandeja de trabajo se puede dividir en dos, por lo que se puede configurar para adaptarse a su espacio de trabajo.
Tecnología de Control Activo de Fusión
La 90R cuenta con TECNOLOGÍA DE CONTROL DE FUSIÓN ACTIVA que tiene dos componentes clave. Esta función permite una fusión estable con una amplia variedad de fibras ópticas y condiciones de campo.
1. Control de Fusión activo por Tiempo Real
La fusionadora en masa 90R utiliza un amplio espacio entre electrodos y calienta las fibras de la cinta de manera uniforme. Cuenta con control de potencia de fusión en tiempo real mediante el análisis de la intensidad del brillo de la fibra durante el arco de fusión. Por tanto, puede fusionar la fibra mediante parámetros de fusión adecuados.
La 90R no tiene mecanismos activos de alineación del núcleo; sin embargo, durante la fusión, los efectos de la tensión superficial de la fibra minimizan las compensaciones preexistentes.
2. Control de Fusión Activa
por ranura en V y número de fibras
La 90R determina automáticamente los parámetros de fusión adecuados de acuerdo con el número de fibras de la cinta y el espaciado de las ranuras en V instaladas
250µm espaciado de fibras/ 12-cinta de fibra
200µm espaciado de fibras / 12-cinta de fibra
Fibra simple
Tecnología de Gestión Inteligente de la Cuchilla
1. Rotación Automática de la Cuchilla
La fusionadora 90R y la cortadora CT50 disponen de conexión inalámbrica. Esta función permite la rotación de la cuchilla cuando la máquina determine de forma inteligente que está desgastada. Además, la 90R puede tener dos cortadoras CT50 conectadas simultáneamente.
2. Gestión de la Vida Útil del Disco
La fusionadora 90R indica la vida útil restante de la cuchilla y también informa al usuario cuando sea necesaria la elevación de la cuchilla, cambio de posición o sustitución de la cuchilla.
3. Control de Condición de Pelado
Cuando el usuario cambia el modo de fusión, e.j. desde el modo de fusión 12 fibras ribbon, hasta el modo de fusión de fibra SWR, el separador de cinta RS03 cambia automáticamente su calentamiento, temperatura y tiempo con un comando de la fusionadora de conexión inalámbrica
