Kern-zentrierendes Spleissgerät
90S+ Kit

Das 90S+ ist ein kernzentrierendes Fusionsspleissgerät, das eine neue Referenz im Spleissgerätemarkt darstellt. Das 90S+ ist mit vielen neuen und verbesserten Eigenschaften ausgestattet, um schnellere Spleissvorgänge mit noch höherer Präzision zu ermöglichen.

Broschüre herunterladen

Eigenschaften

Active Fusion Control Technologie

1. Active Fusion Control: Bruchqualität

Eine der Hauptursachen für hohe Spleissdämpfungen sind in den getrennten Faserendflächen zu suchen.
Das 90S+ analysiert den Zustand der L und R Endflächen und passt den Lichtbogen optimal an. Diese neue Technologie verbessert die Spleissdämpfungen deutlich und reduziert somitdas Risiko von Nacharbeiten.

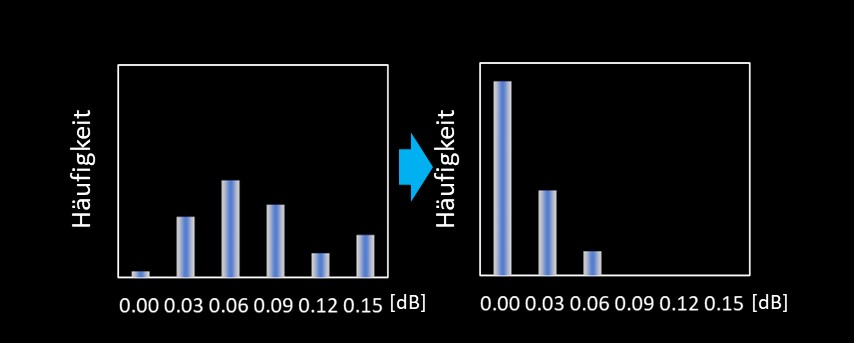

Spleissdämpfung durch großen Bruchwinkel : 3° <θ< 5°

*G.652 Spleissdämpfung gemessen mit der “cut-back Methode”. Das Spleissergebnis ändert sich in Abhängigkeit von Fasertyp und -charakteristika.

2. Active Fusion Control: Faserhelligkeit

Fusionsspleisse werden von Umweltbedingungen beeinflusst.
Das 90S+ nutzt eine Echtzeitlichtbogenkontrolle, welche die Helligkeit während des Spleissvorgangs misst und den Lichtbogen nachregelt. Das ermöglicht stabile geringe Dämpfungen.

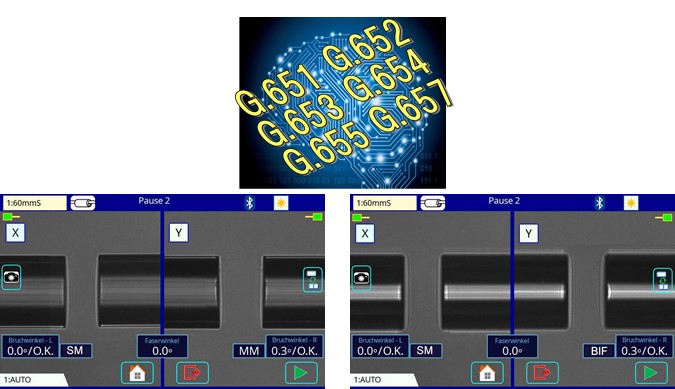

3. Active Fusion Control: Fasererkennung

     control by fiber discrimination

Die richtigen Spleissparameter hängen vom Fasertyp ab. Das 90S+ verwendet automatisch die optimalen Spleissparameter in Abhängigkeit des Fasertyps.

Links:G.652 – Rechts:G.651

Links:G.652 – Rechts:G.657

Active Blade Management Technologie

1. Active Blade

     Automatische Schneidraddrehung

Das Spleissgerät 90S+ und das Trenngerät CT50 verfügen über drahtlose Datenschnittstellen. Diese Eigenschaft ermöglicht eine automatische Schneidraddrehung, sobald das Spleissgerät das Schneidrad als abgenutzt einstuft. Das 90S+ kann sich mit 2 CT50 gleichzeitig verbinden.

2. Active Blade Schneidrad Management

Das 90S+ zeigt die verbleibende Schneidrad Lebensdauer an und informiert den Benutzer, wenn eine neue Höheneinstellung, eine neue Position oder ein Austausch erforderlich wird.

Verbesserte Spleissqualität

Die unten stehenden Grafiken zeigen die Anzahl der Trennungen in horizontaler Darstellung mit der Zahl der großen Bruchwinkel bzw. schlechten Trennungen. Sobald die Zahl schlechter Bruchwinkel zunimmt, kann die Active Blade Management Technologie das erkennen und das Schneidrad um eine Position drehen. Die Active Blade Management Technologie reduziert die Zahl schlechter Brüche deutlich und wenn es vereinzelte schlechte Brüche gibt, reduziert die Active Fusion Control Technologie die Spleissdämpfung mithilfe der aktiven Lichtbogen Steuerung.

Das 90S+ minimiert hohe Spleissdämpfungen und reduziert somit das Risiko von Nachbearbeitungen durch die Kombination zweier Technologien.

Schnellere Spleisszeiten

1. Automatischer Windschutz

Die schnelleren Automatiken des 90S+ reduzieren die Spleisszeiten. Mit diesem Spleissgerät ist es möglich,den gesamten Spleissprozess inkl. des Schrumpfvorgangs auszuführen, ohne das Spleissgerät zu berühren.

Automatisches Öffnen/Schließen des Windschutzes

2. Einfache Positionierung des

  Spleissschutzes

Die Form der Faserklammern ist optimiert für 60mm lange Spleissschutztüllen. Die Länge vom Spleisspunkt zur Kante der Faserklammer beträgt 30mm. Deshalb ist es einfach die Spleissschutztülle über dem Spleiss zu zentrieren mithilfe eines Fingers als Anlage.

Einfache Spleissschutz-Positionierung

Automatische Ofenklammer

3. Faserrückhalteklammern

Die Faserrückhalteklammern unterstützen die Automatikfunktionen. Wenn die Faserklammern nach dem Spleissen automatisch öffnen, halten die Faserrückhalteklammern die Faser zurück, damit sie nicht herausspringt. Die Rückhalteklammern öffnen sich, sobald die Faser angehoben wird.

Faserrückhalteklammer

4. Reduzierung der Spleisszeit

Auch der Heizofen bietet eine automatische Klemm- und Schließfunktion.
Mithilfe aller genannten Funktionen kann das 90S+ die Spleisszeit um 50% gegenüber dem Vorgänger reduzieren.

Benutzerfreundlich

1. Gerätekoffer

Der Gerätekoffer bietet viele Nutzungsmöglichkeiten. Das 90S+ ist direkt nach Öffnen des Koffers einsatzbereit, aber es ist auch möglich, das 90S+ auf dem Koffer zu benutzen oder nur die Arbeitsplattform zu verwenden, abhängig von Ihrer Umgebung.

2. Arbeitsplattform

Die neu gestaltete Arbeitsplattform bietet viele Funktionen. Es gibt 2 Schubladen, die groß genug sind, Werkzeuge oder Akkus aufzunehmen. Außerdem kann die Arbeitsplattform geteilt werden, so kann sie sich Ihrer Arbeitsumgebung anpassen.

3. Loose tube kompatibel

Die Faserklammern des 90S+ sind kompatibel zu Loose Tube Kabeln. Das Klemmstück der Faserklammern kann mit dem Finger ein- oder ausgeschaltet werden.

4. Werkzeugloser Elektrodenwechsel

Die Elektroden des 90S+ kommen als gemeinsames Bauteil mit der Befestigungsschraube, diese kann von Hand angezogen werden. Das erleichtert den Elektrodenwechsel.

Außerdem tragen die transparenten Elektrodenabdeckungen dazu bei, die V-Nuten besser auszuleuchten. Da die Faserklammern entgegengesetzt zur Beleuchtung öffnen, bleibt der

70S+

90S+

Größerer Ausleuchtungsbereich
