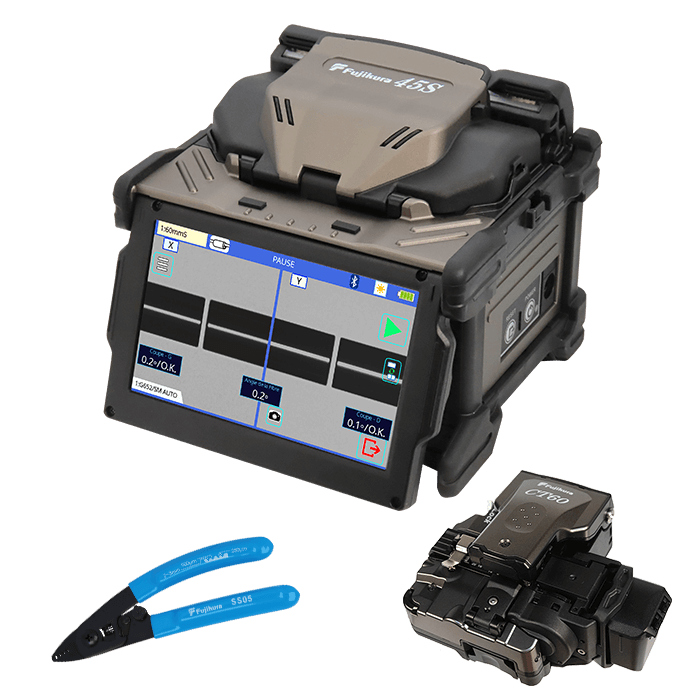

Soudeuse à alignement dynamique sur la gaine
Kit 45S
Le Fujikura 45S est l'épisseur essentiel basé sur la technologie de l'alignement des gaines actives, avec des caractéristiques telles que la rapidité d'exécution, la conception conviviale, la polyvalence et la qualité constante.
Fonctionalités
Utilisation plus rapide
■Préparation simultanée des fibres
La préparation des fibres, le dénudage, le clivage et la mise en place dans la soudeuse nécessite en général d’être répétée séparément pour les fibres du côté gauche et du côté droit. Le processus de la 45S s’en accommode et permet une préparation simultanée des fibres grâce à la nouvelle pince à dénuder SS05, au nouveau guide fibre AD-60A pour la cliveuse CT60 et au mécanisme astucieux du support de fibre de la 45S.
●Dénudage simultané des fibres
La pince à dénuder SS05 est équipé de quatre lames: ① pour 2,3mm, ② pour 900µm,
③④ pour les fibres de 250µm. L’utilisation des lames ③ & ④ permet de dénuder simultanément les fibres de 250µm.
Pince à dénuder SS05
●Simultaneous fiber cleaving
Le nouveau guide fibre AD-60A pour la cliveuse CT60 est équipé de deux rainures. Le placement d’une fibre dans chaque rainure permet un clivage simultané.
Optical Fiber Cleaver CT60
●Positionnement simultané des fibres
Les soudeuses précédentes nécessitaient une opération à deux mains pour fermer le support fixe et maintenir la fibre. Grâce à un nouveau mécanisme, la 45S ferme automatiquement le support fixe lorsqu’il détecte l’appui sur le support. Cela permet la fermeture du support fixe d’une seule main et donc la pose simultanée des fibres.
Nouveau mécanisme de serrage
●Positionnement simultané des fibres
Les soudeuses précédentes nécessitaient une opération à deux mains pour fermer le support fixe et maintenir la fibre. Grâce à un nouveau mécanisme, la 45S ferme automatiquement le support fixe lorsqu’il détecte l’appui sur le support. Cela permet la fermeture du support fixe d’une seule main et donc la pose simultanée des fibres.
Nouveau mécanisme de serrage
Précédent modèlel
Deux mains
45S
Une main
45S
Pose simultanée des fibres
■Temps de déplacement des fibres plus court
La 45S est équipée d’un mécanisme reliant le pare-vent et les supports fixe, de sorte que lorsque vous ouvrez le pare-vent, les supports fixe s’ouvrent automatiquement. La 45S est également équipée de pinces de rétention tout comme notre modèle haut de gamme cœur à cœur. Les pinces de rétention empêchent les fibres de sauter après l’ouverture des supports fixe. Ces mécanismes fonctionnent en tandem pour faciliter la manipulation des fibres et réduire le temps nécessaire au transfert des fibres vers le four.
Mécanisme d’emboîtement avec pince à fibre
■Temps de déplacement des fibres plus court
La 45S est équipée d’un mécanisme reliant le pare-vent et les supports fixe, de sorte que lorsque vous ouvrez le pare-vent, les supports fixe s’ouvrent automatiquement. La 45S est également équipée de pinces de rétention tout comme notre modèle haut de gamme cœur à cœur. Les pinces de rétention empêchent les fibres de sauter après l’ouverture des supports fixe. Ces mécanismes fonctionnent en tandem pour faciliter la manipulation des fibres et réduire le temps nécessaire au transfert des fibres vers le four.
Mécanisme d’emboîtement avec pince à fibre
Clamp de maintien de fibre
Clamp de maintien de fibre
■Temps de rétreint plus rapide
Le chauffage pour la rétraction du manchon de renforcementest conçu pour chauffer le manchon de renforcement entre deux réchauffeurs à l’avant et à l’arrière. Il permet de réduire de 15 % le temps de chauffage dans le cas de l’utilisation du manchon FP-03.
*Mesuré à température ambiante avec l’adaptateur secteur. Le temps de chauffe est défini à partir du signal sonore de départ jusqu’au signal sonore de fin. Le temps de chauffe moyen varie en fonction des conditions environnementales, du type de manchon et de l’état de la batterie. En outre, étant donné que l’opération de chauffe est constamment optimisée, le temps de chauffe moyen varie en fonction des conditions d’utilisation de la soudurehe fusion splicer.
■30% faster than previous model
Grâce à la façon dont la 45S améliore le processus de préparation, réduit le temps de déplacement des fibres et fournit une chauffe plus rapide, la 45S est 30 % plus rapide que le 41S+ qu’elle remplace.
Conception ergonomique
■Movable LCD Monitor
La 45S est équipée d’un écran LCD couleur ajustable de 12,5cm qui garantit une visibilité optimale dans toutes sortes de conditions, même à l’extérieur sous la lumière directe du soleil.
■Positionnement facile du manchon
L’espace entre les bords des support fixe gauche et droite est de 60 mm, comme le montre l’image de gauche.
Cette distance permet de positionner facilement le manchon, le point d’épissure étant placé au milieu du manchon.
L’échelle sur le four sert de guide pour d’autres longueurs de manchon, par exemple 40mm.
■Batterie amovible
■Encombrement réduit
La batterie amovible permet un remplacement facile et pratique.
La forme cubique permet de réduire la surface de base tout en offrant à l’utilisateur plus d’espace de travail.
Précédent modèle 41S+
Réduction de 40 %
de la surface
45S
■Batterie amovible
La batterie amovible permet un remplacement facile et pratique.
■Encombrement réduit
La forme cubique permet de réduire la surface de base tout en offrant à l’utilisateur plus d’espace de travail.
Précédent modèle 41S+
45S
Réduction de 40 %
de la surface
Fonctionnalité polyvalente
■Valise de transport avec plateau de travail
La valise de transport de la 45S permet différentes utilisations.
Exemple de configuration 1
Ouvrir la mallette et commencer à travailler.
Exemple de configuration2
Retirer le plateau de travail et le placer sur le dessus de la mallette.
Le fait de retirer le plateau de travail de la mallette de transport permet à celui-ci de s’agrandir. L’utilisation du plateau de travail avec la sangle fournit une surface de travail portable et la sangle peut être fixée au plateau de travail sur les côtés de la soudeuse pour sécuriser son utilisation.
Espace de travail sécurisé
Sécurité accrue lorsqu’il est utilisé avec une
Qualité constante
■Active Fusion Control
La 45S est équipée de la technologie Fujikura Active Fusion Control, qui analyse l’image de la fibre pendant la soudure et contrôle la décharge de l’arc en conséquence. Il en résulte une perte d’épissure stable, quel que soit l’environnement.
●Contrôle par la surface clivée des fibres
Un mauvais clivage est une cause potentielle de perte élevée. La 45S peut y remédier car elle est équipée pour contrôler la soudure en fonction de l’état de la surface clivée. Cette fonction permet de réduire la perte de soudure en compensant les mauvais clivages.
Perte de soudure de fibre dont l’angle de coupe est : 3°<θ<5°
*Résultat du test Fujikura des fibres ITU-T G652 mesuré par la méthode du cut-back.
La perte d’épissure peut varier en fonction de l’environnement ou des caractéristiques de la fibre.
●Contrôle de la soudure en temps réel
La 45S analyse l’image de la fibre pendant la soudure et contrôle la puissance de fusion en fonction
de l’état de la fibre en temps réel. Cela permet de minimiser la perte d’épissure quel que soit l’environnement.
Analyse de l’image des fibres lors de la soudure
La 45S analyse l’image de la fibre pendant la soudure et contrôle la puissance de fusion en fonction de l’état de la fibre en temps réel. Cela permet de minimiser la perte d’épissure quel que soit l’environnement.
Cela permet d’éviter une “bonne estimation de la perte mais une mauvaise perte réelle”.
■Active Blade Management
La 45S surveille l’état de la lame de la cliveuse CT60 via une communication sans fil. Lorsque la 45S estime que la lame est usée, elle ordonne à la CT60 de tourner la lame dans une nouvelle position afin de garantir que la CT60 continue à fournir des performances de clivage constantes.
Fonctionnalités supplémentaires
■Application Splice+
L’application Splice+ permet une gestion pratique de la soudeuse via une communication sans fil, entre la 45S et le téléphone portable.
●Verrouillage intelligent
Une interruption de la communication sans fil entre la soudeuse et le téléphone portable peut verrouiller la soudeuse, ce qui empêche toute utilisation abusive et fonctionne tel un antivol.
●Gestion des données
Cette fonction permet de récupérer les données de la soudeuse et les enregistre dans le cloud. Ces données peuvent inclure les coordonnées GPS d’un téléphone, ce qui est utile pour la gestion des soudures.
Vous pouvez trouver et obtenir l’application Splice+ sur
Google Play et App Store.
Note: La marque et le logo Bluetooth® sont des marques commerciales appartenant à Bluetooth SIG, Inc.
Google Drive est une marque commerciale de Google LLC.
Note:
La marque et le logo Bluetooth® sont des marques commerciales appartenant à Bluetooth SIG, Inc.
Google Drive est une marque commerciale de Google LLC.
Pack standard 45S
*Veuillez respecter la réglementation IATA lors de l’expédition de la batterie par voie aérienne.
45S Spécifications
45S Options
Cliveuse de fibre optique CT60
CT60 Spécifications
CT60 Options
