Soudeuses optiques pour applications industrielles
Serie FSM- 100
Les soudeuses optiques de la série FSM-100 offrent de nombreuses technologies novatrices afin de répondre aux demandes grandissantes des marches industriels,
Let des applications de laboratoire et de R&D. Ce capacités révolutionnent la façon de souder les différents types de fibres, LDFs, PMFs et autres.
Gamme de produits
| FSM-100P | FSM-100M | FSM-100P+ | FSM-100M+ | |
| Apparence |  |  |  |  |
| Dimètre de cladding | 60 à 500μm | 60 à 1200μm | ||
| Zone de chauffe | Etroite | Large | ||
| Balayage d’électrodes | ー | ✔ | ||
| Soudure de fibres PM | ✔ | ー | ✔ | ー |
| Système d’observation End view | ー | ✔ | ||
| Longueur du sweep | 0 à 10mm | 0 à 36mm | ||
Caractéristiques
Contrôle optimal de la zone du plasma
Le système breveté “Split V-groove” et le système d’électrodes créent de la flexibilité.
Soudure de Fibres à Maintien de Polarisation (FSM-100P, FSN-100P+)
3méthides d’alignement des fibres PM
– Alignement rapide PANDA par système PAS
– Nouveau mode IPA pour aligner toute fibre PM
– Alignement EndView （FSM-100P+ only)
EndView observation system
Illumination is launched into cladding through fiber coating .
The lens captured the fiber end -face image directed by the mirror unit.
FSM-100M+ ne peut pas aligner en theta les fibres PM.
Sweep du plasma amélioré
Calibrations d’arc améliorées
Le FSM-100 possèdent 3 méthodes de calibration d’arc pour les fibres 125μm et LDFs.
Double méthode d’estimation des pertes
Les soudeuses FSM-100 possèdent des méthodes d’estimation des pertes utilsant les images à froid ou a chaud des soudures pour une estimation plus précise.

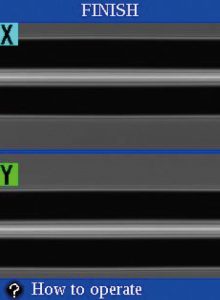

Cold splice image

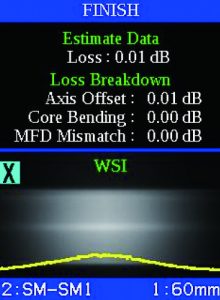

Warm splice image
Communication USB, GPIB
Le logiciel de la soudeuse peut être mis à jour via Internet. En outre, le téléchargment des données de soudure est possible via PC. La connection GPIB permet un alignement actif via un puissance-mètre.
| Package standard | |||||
| Item | Modèle | FSM-100P | FSM-100M | FSM-100P+ | FSM-100M+ |
| Soudeuse | FSM-100P | 1pc | ー | ー | ー |
| FSM-100M | ー | 1pc | ー | ー | |
| FSM-100P+ | ー | ー | 1pc | ー | |
| FSM-100M+ | ー | ー | ー | 1pc | |
| Valise | CC-27 | 1pc | |||
| Holder de fibre | FH110-250 | 1paire | |||
| FH110-250-EV | ー | 1paire | |||
| FH110-400 | 1paire | ー | 1paire | ー | |
| FH110-400-EV | ー | 1paire | ー | ||
| Alimentation | ADC-15 | 1pc | |||
| Câble d’alimentation | ACC-xx | 1pc: ACC-01: Japon, -02: USA, -03: UK, -04: EU, -05: Australie | |||
| Electrodes | ELCT2-25 | 2paires (1paire de rechange） | ー | ||
| ELCT3-25 | ー | 1paire (équipée) | |||
| ELCT3-25-LDF | ー | 1paire | |||
| Source EndView | EV-LS01 | ー | 2pcs | ||
| Câble USB | USB-01 | 1pc | |||
| Sticks de nettoyage | DCS-01 | 1pc | |||
| Electrode Cleaner | EC-02 | ー | 1pc | ||
| Warning | W-100MP-E | 1pc | |||
| Manuel | M-100MP-E | 1pc | |||
| Rapport de soudures | SR-01-E | 1pc | |||
| Options | ||
| Item | Modèle | Note |
| Holder de fibre | FH110-xxx FH110-xxx-EV | xxx: diamètre de coating 60, 100, 125, 150, 180, 210, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800,1900, 2000 Modèle -EV est le holder pour le système d’observation EndView. |
| FH-40-LT900 | Pour fibres 900 μm coating loose tube. | |
| Cliveur pour Fibres Optiques | CT110/111 | Diamètre de Cladding : 80 à 250 μm, Longueur de clivage: 3 à 40 mm, Clivage angulaire possible jusqu’à 15 deg. |
| CT114 | Diamètre de Cladding : 80 à 600 μm, Longueur de clivage : 5 à 40 mm | |
| CT115 | Diamètre de Cladding : 80 à 1250 μm, Longueur de clivage : 5 à 40 mm | |
| CT116 | Diamètre de Cladding : 80 à 1250 μm, Longueur de clivage : 5 à 40 mm, Clivage angulaire possible jusqu’à 15 deg. | |
| CT52 | Diamètre de Cladding : 125 μm, Longueur de clivage : 3 à 5, 8 à 10 mm | |
| CT58 | Diamètre de Cladding : 80 μm, Longueur de clivage : 3 à 5, 8 à 10 mm | |
| Dénudeur thermique | RS02/03 | Diamètre de Cladding : 125 μm, Diamètre de coating 200 à 400 μm |
| RS03-80 | Diamètre de Cladding : 80 μm, Diamètre de coating 150 à 250 μm | |
| PCS-100 | Pour fibres à revetement polyimide | |
| Nettoyeur ultrasonique | USC-03 | |
| Recoater | FSR115/116/117 | Diamètre de moules: 195 μm, 255 μm, 280 μm, 450 μm, 670 μm, 1000 μm |
| Manchons thermorétractables | Séries FP-, FPS- | |
