Soudeuse de fibre ruban
90R
Le 90R est une soudeuse par fusion de masse capable de souder jusqu’à 16 fibres en ruban. La série 90R est la première du genre avec un ensemble innovant de gorge en V remplaçable par l’utilisateur qui fait de la propreté et de la polyvalence d’application un problème du passé. Des gorges en V remplaçables de rechange sont fournies dans le pack standard de la 90R.
Gamme de produit
| 90R4 | 90R12 | 90R16 | |
Apparence |  |  |  |
| Nombre de fibre soudée | Jusqu’à 4 fibres en ruban | Jusqu’à 12 fibres en ruban | Jusqu’à 16 fibres en ruban |
Fonctionnalités
Fonctionnalités de pointe
1. Gorges en V de 200μm/250μm remplaçable
La 90R est dotée d’un système de gorges en V facilement remplaçable, permettant aux utilisateurs de démonter puis remonter les gorges en V très rapidement. Presque tous les câbles rubans déjà installés contiennent des fibres de 250μm avec un espacement de 250μm. Mais avec l’augmentation des densités de câbles, les installations de câbles avec des fibres 200μm et un espacement de 200μm sont en augmentation. L’utilisateur de la 90R peut souder différents types (et combinaisons) de fibres en ruban en changeant l’espacement des rainures en V entre 200 et 250μm en fonction du type de fibre optique à souder.
2. Minimiser les temps d’arrêt sur le terrain
L’accumulation de poussière et de verre fondu sur les gorges en V est l’une des causes des pertes élevées lors de la soudure par fusion. Dans le pack standard, la 90R comprend un jeu de gorges en V 12 FO avec des électrodes installées et prêtes à souder. Ces gorges V de rechange sont remplaçables sur le terrain, ce qui réduit au minimum les temps d’arrêts de l’utilisateur. Les électrodes sont pré-stabilisées, la stabilisation des électrodes n’est donc pas nécessaire.
3. Support de fibre universel
Le support de fibre FH-70-12 est compatible avec plusieurs types de ruban 12 fibres, tel que 0.3mm ou 0.4mm d’épaisseur en ruban encapsulé et 200μm ou 250μm avec revêtement “Spider Web Ribbon” (SWR). Les gorges en V avec pas de 250µm sur le support FH-70-12 simplifie la mise en place du SWR et la préparation du ruban.
4. Support de fibre de conversion de pas
Le support de fibre FH-70-12 est compatible avec plusieurs types de ruban 12 fibres, tel que 0.3mm ou 0.4mm d’épaisseur en ruban encapsulé et 200μm ou 250μm avec revêtement “Spider Web Ribbon” (SWR). Les gorges en V avec pas de 250µm sur le support FH-70-12 simplifie la mise en place du SWR et la préparation du ruban.
5. Outil de mise en ruban
Le RT-02 est un outil qui permet une mise en ruban rapide et facile, en partant de 12 fibres individuelles, de manière temporaire, afin d’être soudées avec la 90R12. Aucune colle ni adhésif n’est nécessaire lors de l’usage de cet outil de mise en ruban puisque les fibres sont ensuite immédiatement mises en place dans le support de fibre. Le RT-02 n’exige pas de l’utilisateur d’insérer les fibres dans la séquence de code de couleur, ce qui est nécessaire avec d’autres outils d’arrangement de ruban. L’utilisateur peut choisir n’importe quelle fibre au hasard, et la placer dans la fente correcte en se référant à l’étiquette de code de couleur sur l’outil. Le RS-02 est utilisable pour mettre en ruban les fibres de revêtement de 200µm et 250µm. Il est également capable de rubaner des fibres de revêtement de 200µm en ruban de fibre avec un pas de 250µm grâce au support de fibre de conversion de pas FH-70-12PC.

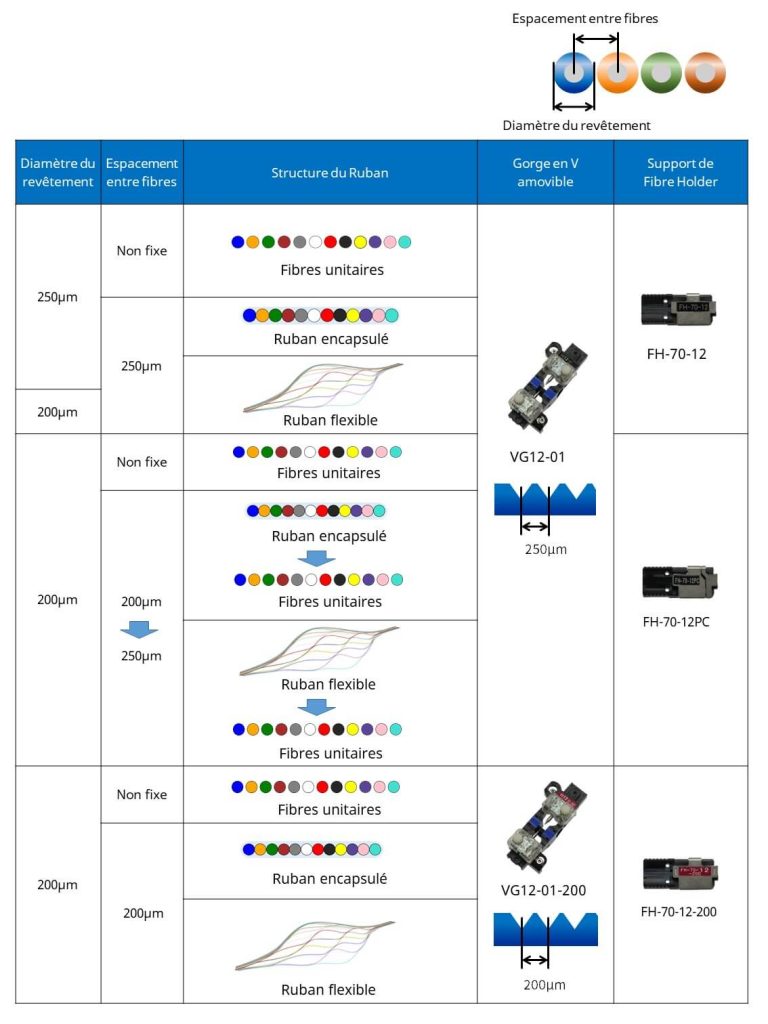

6. 90R12 Accessoires pour souder les combinaisons de Rubans 250µm et 200µm
Facilité d’utilisation
1. Valise de transport
Il y a plusieurs façons d’utiliser la valise de transport. La 90R est prête à l’emploi dès l’ouverture de sa valise, mais il est également possible d’utiliser la 90R sur le dessus de la valise ou simplement avec le plateau de travail en fonction de votre environnement.
2. Plateau de travail
Le plateau de travail dispose de plusieurs fonctionnalités.
Il possède deux tiroirs pour le rangement, assez grands pour y mettre ses outils et accessoires. De plus, le plateau de travail peut être divisé en deux pour s’adapter à votre environnement.
La technologie Active Fusion Control
La 90R dispose de la technologie ACTIVE FUSION CONTROL qui possède deux éléments clé. Cette fonction permet une soudure stable avec une grande variété de fibres optiques et de conditions de terrain.
1. Active Fusion control en temps réel
La soudeuse ruban 90R utilise un large espace entre les électrodes et chauffe les fibres ruban de manière uniforme. Cela permet de contrôler la puissance de fusion en temps réel en analysant l’intensité lumineuse de la fibre pendant l’arc.
Le 90R n’a pas de mécanisme d’alignement sur le cœur, cependant, pendant la fusion, les effets de la tension de surface de la fibre minimisent les décalages préexistants.
2. Active Fusion par gorges en V et nombre de fibre
Le 90R détermine automatiquement les paramètres de soudure appropriés en fonction du nombre de fibres ruban et de l’espacement des gorges en V installées.
Espacement 250µm / Ruban 12 FO
Espacement 200µm / Ruban 12 FO
Fibre unitaire
Technologie Active Blade Management
1. Active Blade, rotation avec le moteur
La 90R et la cliveuse CT50 sont dotés d’une connectivité sans fil. Cette capacité permet la rotation automatique de la lame de la cliveuse lorsque la 90R juge que la lame est usée. La 90R peut être connecté à deux cliveuses CT50 simultanément.
2. Active Blade, gestion de l’usure de lame
La 90R affiche la durée de vie restante de la lame et informe l’utilisateur lorsqu’un changement de position, de hauteur ou le remplacement complet de la lame est nécessaire.
3. Contrôle de l’état de la dénu
Lorsque l’utilisateur change le mode de soudure, par exemple le mode SM AUTO au mode SWR AUTO, la soudeuse envoie automatiquement une commande à la dénudeuse RS03 pour changer la température et la durée de chauffe.
