Recoaters pour Fibres Optiques
FSR115/116/117/115L
FSR115, FSR116, FSR117 and FSR115L permettent un recoating automatique avec de nombreuses tailles de moules différentes. Les fibres colorées et non colorées peuvent être recoatées. Cette nouvelle gamme de recoaters permet un changement de moule, de résine et de pompe d’injection simples. Le système de filtration des bulles les élimine avant d’atteindre la cavité du moule. Le système d’injection programmable permet d’injecter le volume exact de résine nécessaire à des recoats reproductibles.
Gamme de produits
| Model | FSR115 | FSR116 | FSR117 | FSR115L |
| Apparence |  |  |  |  |
| Diamètre de recoat(μm) | Approx.195µm, Approx.255µm, Approx.280µm, Approx.320µm, Approx.450µm, Approx.600µm, Approx.670µm, Approx.850µm and Approx.1,000µm | Approx.280µm, Approx.320µm and Approx.670µm | ||
| Longeur de recoat | Max.50mm | Max.100mm | ||
| Méthode de serrage de fibre | ― | ✔（0.2 à 2.0kgf) | ✔（0.2 à 10.0kgf) | ― |
| Fiber Clamp method | ― | Type de clamp plat | Type de clamp à Mandrin | ― |
Caractéristiques
Plus rapide
Réduction du temps d’injection de résine de
La nouvelle pompe offre un temps d’injection de résine UV plus court. Elle offre également un temps de recoat total 25 % plus court que le modèle précédent.
Comment recoater
*1 : Condition d’essai :
(1) Revêtement UV Résine：Japan Fine Coatings Co., Ltd. 950Y200 ou Luvantix ADM Ltd. PC-373LD
(2) Diamètre de la couche de finition：280µm
(3) Longueur de la couche de finition：20mm
(4) Fibre：Diamètre de la couche 125µm/Transparent UV 250µm Diamètre de la couche de finition, Longueur de l’enlèvement de la couche 16mm
(5) Condition environnementale： 25℃
Caractéristiques
Plus rapide
Réduction du temps d’injection de résine de
La nouvelle pompe offre un temps d’injection de résine UV plus court. Elle offre également un temps de recoat total 25 % plus court que le modèle précédent.
Comment recoater
*1 : Condition d’essai :
(1) Revêtement UV Résine：Japan Fine Coatings Co., Ltd. 950Y200 ou Luvantix ADM Ltd. PC-373LD
(2) Diamètre de la couche de finition：280µm
(3) Longueur de la couche de finition：20mm
(4) Fibre：Diamètre de la couche 125µm/Transparent UV 250µm Diamètre de la couche de finition, Longueur de l’enlèvement de la couche 16mm
(5) Condition environnementale： 25℃
Plus précis
Amélioration de la répétabilité de la longueur de recoat

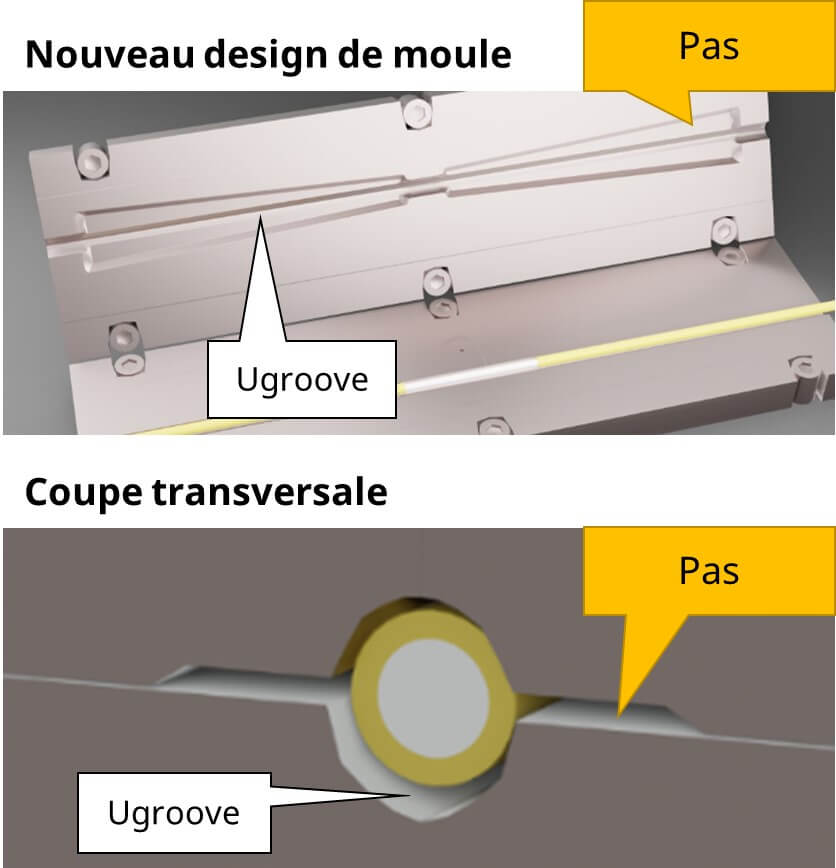

Le moule du recoater a de légères encoches sur la rainure en V pour fournir une aération. Cela aide à améliorer la répétabilité du recoater, ainsi que la capacité à atteindre une longueur de 50mm.
*2 : Le tableau ne garantit pas la précision de la longueur de recouvrement.
Conditions d’essai :
(1) Revêtement UV Résine：Japan Fine Coatings Co., Ltd. 950Y200
(2) Diamètre de la couche de finition：280µm
(3) Longueur de la couche de finition：10-50mm
(4) Fibre：Diamètre de la couche 125µm/Transparent UV 250µm Diamètre de la couche, Longueur du décapage de la couche 60mm
(5) Condition environnementale： 25℃
(6) Modèle : sauf FSR115L
Plus précis
Amélioration de la répétabilité de la longueur de recoat
Le moule du recoater a de légères encoches sur la rainure en V pour fournir une aération. Cela aide à améliorer la répétabilité du recoater, ainsi que la capacité à atteindre une longueur de 50mm.
*2: The table does not guarantee the recoat length accuracy.
Test condition:
(1) UV recoat Resin：Japan Fine Coatings Co., Ltd. 950Y200
(2) Recoat diameter：280µm
(3) Recoat Length：10-50mm
(4) Fiber：Clad Diameter 125µm/Transparent UV 250µm Coating Diameter, Coating Stripping length 60mm
(5) Environmental Condition： 25℃
(6) Modèle : sauf FSR115L
Plus convivial
Le réglage pour centrer la fibre et le recoat est désormais possible par l’utilisateur
L’insert permet l’ajustement du centre du diamètre de la fibre par le centrage de la fibre dans le moule.
Les cales compensent les variations du coating de la fibre.
Plus convivial
Le réglage pour centrer la fibre et le recoat est désormais possible par l’utilisateur
L’insert permet l’ajustement du centre du diamètre de la fibre par le centrage de la fibre dans le moule.
Les cales compensent les variations du coating de la fibre.
Observation claire de l’injection de résine
Les LEDS sous le moule montrent les injections de résine plus clairement.
Vidéo d’injection
Observation claire de l’injection de résine
Les LEDS sous le moule montrent les injections de résine plus clairement.
Vidéo d’injection
Différentes fonctions de mode de recoat.
Les nouveaux moules sont équipés avec des étiquettes RFID au fond du moule. La série FSR115 scanne le RFID et propose des programmes adaptés en fonction des données RFID. Cela améliore l’efficacité lors du changement de moules.
Différentes fonctions de mode de recoat.
Les nouveaux moules sont équipés avec des étiquettes RFID au fond du moule. La série FSR115 scanne le RFID et propose des programmes adaptés en fonction des données RFID. Cela améliore l’efficacité lors du changement de moules.
